2H250180 พลังงานขับเคลื่อนปนูเมติกแบบ 90587/245

รายละเอียดสินค้า:

Place of Origin:	GuangDong, China
ชื่อแบรนด์:	GUOMAT
ได้รับการรับรอง:	ISO/TS16949:2009
Model Number:	2H250180

การชำระเงิน:

Minimum Order Quantity:	6pcs
ราคา:	$129.9-$139.9/pc
Packaging Details:	Strong Carton Box Or As Customers Need
Delivery Time:	2-8 work days
Payment Terms:	T/T, Western Union, L/C
Supply Ability:	1000pcs/week

ติดต่อ

รายละเอียดสินค้า

Material:	Rubber Bellow and Steel Flange Ring	Warranty:	1 Year Warranty
Function:	Reduce Shock	Quality:	100 % Tested
Model Code:	245	Type:	Flange Air Spring
Code No.:	93740/90587	Bolts:	M 8 x 1.25
เน้น:	สปริงลมแบบเกลียวคู่ , สปริงลมสำหรับอุตสาหกรรมพร้อมการรับประกัน , อะไหล่เครื่องขับอากาศ

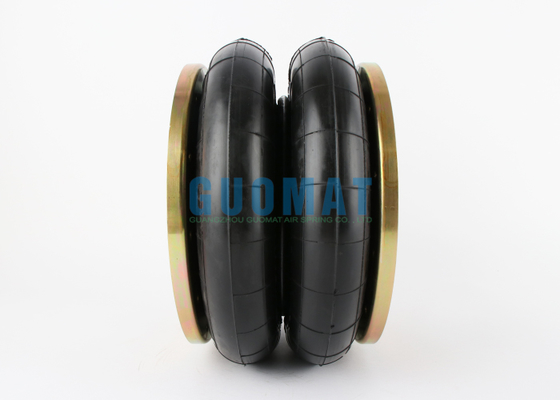

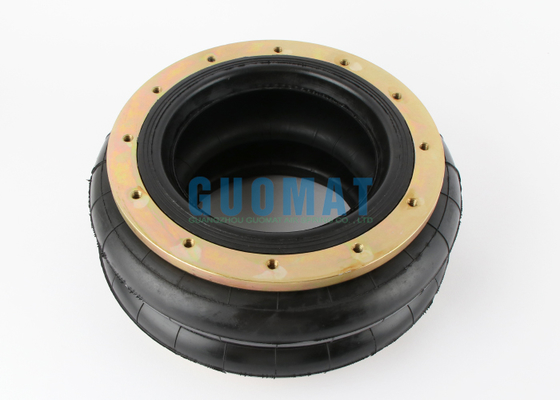

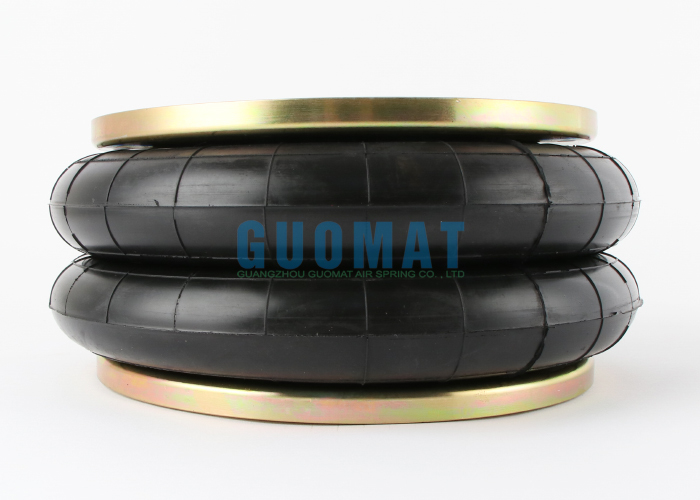

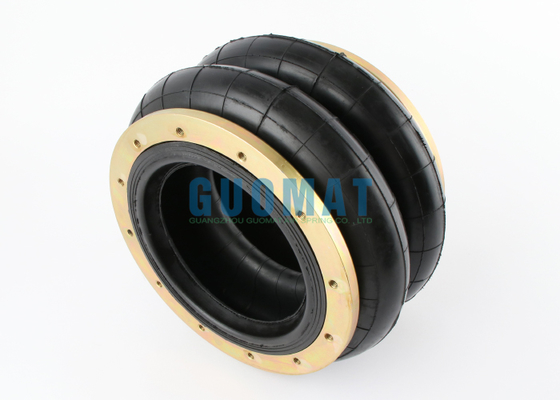

2H250180 สปริงอากาศสองครั้งที่ซับซ้อนแทนที่ 90587/245 แอคชูเอเตอร์นิวเมติกแบบจำลอง

คุณลักษณะของผลิตภัณฑ์

คุณลักษณะ	ค่า
วัสดุ	ตะโกนยางและแหวนหน้าแปลนเหล็ก
การรับประกัน	การรับประกัน 1 ปี
การทำงาน	ลดความตกใจ
คุณภาพ	ทดสอบ 100 %
รหัสรุ่น	245
พิมพ์	ฤดูใบไม้ผลิอากาศแปลน
รหัสหมายเลข	93740/90587
สลักเกลียว	m 8 x 1.25

คำอธิบายผลิตภัณฑ์

แบรนด์: Guomat

Guomat Air Spring: 2H250180
Guomat Bellows no.: 2B250
Guomat no.: 2H250180 อ้างถึง 90587
หมายเลขข้าม: 93740 P-irelli Air Spring

ข้อกำหนดของแอคทูเอเตอร์นิวเมติก

รุ่น: 245
ประเภท: F1
อุณหภูมิสูง รหัส: 90587
PCD: 145 มม.
Max OD: 270 มม.
สูงสุด ความสูง: 310 มม.
นาที. ความสูง: 85 มม.
ความแข็ง: 18.4 Dan/mm
การเชื่อมต่อ: การเชื่อมต่อหน้าแปลนวงแหวนลูกปัด

2H250180 ข้อมูลทางเทคนิค

เส้นผ่านศูนย์กลางที่มีประสิทธิภาพ: 185 มม.
ความสูงบีบอัด: 84 มม.
สูงสุด ความสูง: 206 มม.
ความสูงตามธรรมชาติ: 180 มม.
โรคหลอดเลือดสมอง: 122 มม.
เส้นผ่านศูนย์กลางแผ่นปกด้านบน: 183 มม.
เส้นผ่านศูนย์กลางสูงสุดของเสียงร้องของยาง: 270 มม. (0.7MPA)
ระยะตรงกลางของสลักเกลียว: 145 มม.
Bolts ปริมาณ: 8pcs-M10

กำลังการผลิต

การติดตั้ง (มม.)	0.2 MPa	0.3 MPa	0.4 MPa	0.5 MPa	0.6 MPa	0.7 MPa	0.8 MPa	ปริมาตรที่ 0.7MPA (DM3)
84	755	1125	1484	พ.ศ. 2411	2239	2610	2980	2.18
126	668	1015	1360	2237	2041	2388	2746	3.71
168	530	848	1144	1426	2278	2030	2327	5.06
180	520	795	1073	1345	1627	2447	2195	5.28
206	412	638	857	1089	1321	ค.ศ. 1554	2341	5.90
230	312	494	676	857	1045	1243	1446	6.60

ความแข็งและความถี่ที่ความสูงการออกแบบ

พารามิเตอร์	0.2 MPa	0.3 MPa	0.4 MPa	0.5 MPa	0.6 MPa	0.7 MPa	0.8 MPa
ความแข็งแนวตั้ง (กก./ซม.)	101	120	150	184	212	231	257
ความถี่ธรรมชาติ (Hz)	2.21	1.94	1.87	1.85	1.81	1.74	1.71

นำไปใช้เป็นช่วงล่าง - ประเภทที่ซับซ้อนสองเท่า

แบบอย่าง	หมายเลขมาตรฐาน	อุณหภูมิสูง	การเชื่อมต่อ	max.od mm	min.h mm	max.h mm	คงที่ h mm	พื้นที่เอฟเฟกต์ cm2	ความแข็ง Dan/mm
23B	202665	-	F1	165	65	205	150	104	8
26	84181	89422	F2	220	85	245	165	169	12
20	86600	-	F2	255	80	265	170	240	13.9
245	93740	90587	F1	270	85	310	185	348	18.4
22	94091	-	P2	325	88	288	183	450	23.1
88544	89425	F2	325	80	280	175	450	23.1
21 br	89457	-	F2	380	80	290	180	680	33.9
21a br	97300	-	F2	435	85	315	190	785	33.7
21b br	92154	-	F2	440	85	385	200	850	38
28 Br	92527	-	F2	445	80	310	185	1015	78.6
28 b	90559	-	F2	485	85	375	250	105	38.5
29	93056	-	P3	570	90	330	195	2473	83.8
93166	-	F2	570	80	320	185	2473	83.8
