| สถานที่กำเนิด: | กวางดง, จีน |
| ชื่อแบรนด์: | GUOMAT |
| ได้รับการรับรอง: | ISO/TS16949:2009 |
| หมายเลขรุ่น: | 1B1209-G3/4 |
| จำนวนสั่งซื้อขั้นต่ำ: | 6 ชิ้น |
|---|---|
| ราคา: | $49.9-59.9/pc |
| รายละเอียดการบรรจุ: | กล่องกระดาษแข็งหรือตามที่ลูกค้าต้องการ |
| เวลาการส่งมอบ: | 2-8 วันทำการ |
| เงื่อนไขการชำระเงิน: | T/T, Western Union, L/C |
| สามารถในการผลิต: | 1,000 ชิ้น / สัปดาห์ |
| ชื่อรุ่น: | สปริงอากาศยางสําหรับเครื่องอุตสาหกรรม | การรับประกัน: | 12 เดือน |
|---|---|---|---|
| วัสดุ: | ยาง + เหล็ก | แพ็คเกจ: | บรรจุมาตรฐานหรือกำหนดเอง |
| กลาง: | อากาศอัด | หมายเลขไฟร์สโตน: | W01-M58-6165 |
| เฟสโต้: | EB-215-80 | จังหวะ: | 50mm-115mm |
| เน้น: | Contitech ยางอากาศ Bellows,ก๊าซเต็มยางอากาศ |
||

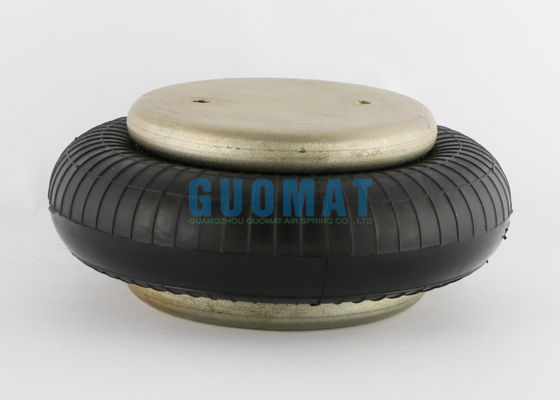

G3/4 Gas-Filled Type Rubber Air Bellows FS120-9 Contitech W01M586165 Firestone Air Spring
ข้อมูลทางเทคนิค: สปริงลมชนิด Single Convoluted
เส้นผ่านศูนย์กลางแผ่นปิดด้านบน: Ø135mm
ช่องลมเข้า: G3/4
รูเกลียวบนฝาครอบด้านบน: 2XM8X1.25mm
ระยะห่างระหว่างรูเกลียวบนฝาครอบด้านบน: 70มม.
ระยะห่างระหว่างรูเกลียวบนฝาครอบด้านบนและรูลมเข้า: 35mm
เส้นผ่านศูนย์กลางแผ่นปิดด้านล่าง: Ø135mm
เส้นผ่านศูนย์กลางภายนอกสูงสุดของยาง: Ø215mm
ความสูงสูงสุด: 115mm
ความสูงต่ำสุด: 50mm
GUOMAT NO.1B1209-G3/4 หมายเลขอ้างอิง
อ้างอิง Firestone W01M586165
อ้างอิง Firestone W01 M58 6165
อ้างอิง Firestone W01-M58-6165
อ้างอิง Contitech FS120-9
อ้างอิง Contitech FS 120-9
อ้างอิง Contitech FS120-9 G3/4
อ้างอิง Contitech FS 120-9 G3/4
อ้างอิง Contitech FS120-9 G3/4 M8
อ้างอิง Contitech FS 120-9 G3/4 M8
อ้างอิง Dunlop(FR) 8''x1 S08101
อ้างอิง Bosch 822419003
อ้างอิง Festo EB-215-80
อ้างอิง Norgren PM/31081
อ้างอิง Norgren 8X1
อ้างอิง Weforma WBE 300-E1
อ้างอิง Airtech 140293
อ้างอิง Airtech 111003
อ้างอิง Airtech 1B-190FB
อ้างอิง Megatech 1S120-9 3/4 M8
ลักษณะเฉพาะแบบไดนามิกที่ความสูงออกแบบ 115 มม.
(จำเป็นสำหรับการออกแบบตัวแยก Airmount เท่านั้น)
| Gauger Press(BAR) | Load(kN) | Spring Rate(kN/m) | Natural Frequency(Hz) |
| 3 | 4.16 | 132 | 2.80 |
| 4 | 5.73 | 169 | 2.71 |
| 5 | 7.26 | 206 | 2.67 |
| 6 | 8.98 | 247 | 2.62 |
| 7 | 10.55 | 285 | 2.59 |
ตารางแรง
| ความสูงในการประกอบ(มม.) | ปริมาตร@7BAR(ลูกบาศก์เซนติเมตร) | พื้นที่ EFF@7 BAR(ตร.ซม.) | แรง kN | ||||
| @3 BAR | @4 BAR | @5 BAR | @6 BAR | @7 BAR | |||
| 130 | 2635 | 110 | 2.86 | 4.04 | 5.17 | 6.51 | 7.71 |
| 120 | 2506 | 138 | 3.75 | 5.20 | 6.60 | 8.20 | 9.65 |
| 110 | 2341 | 163 | 4.54 | 6.22 | 7.86 | 9.70 | 11.38 |
| 100 | 2164 | 183 | 5.20 | 7.07 | 8.92 | 10.95 | 12.82 |
| 90 | 1956 | 201 | 5.75 | 7.84 | 9.84 | 12.04 | 14.07 |
| 80 | 1745 | 215 | 6.19 | 8.45 | 10.59 | 12.91 | 15.08 |
| 70 | 1509 | 228 | 6.54 | 8.91 | 11.8 | 13.64 | 15.92 |
| 60 | 1280 | 236 | 6.82 | 9.20 | 11.58 | 14.17 | 16.55 |

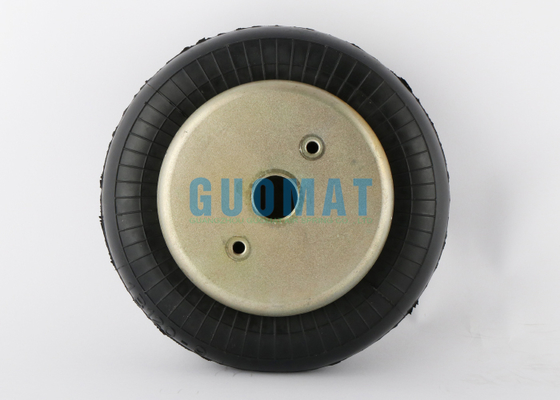

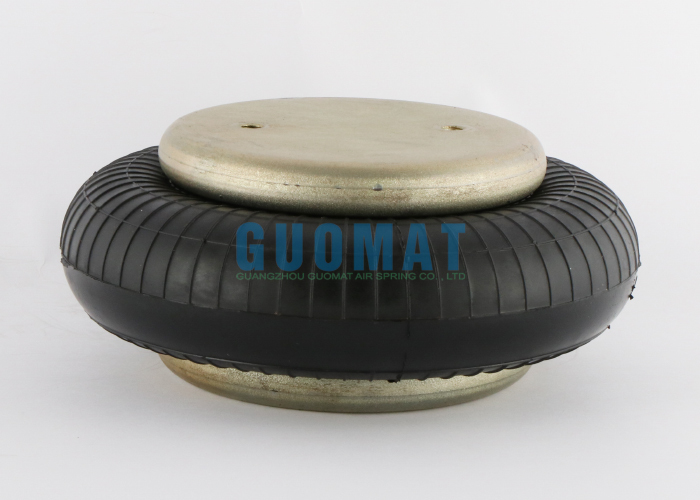

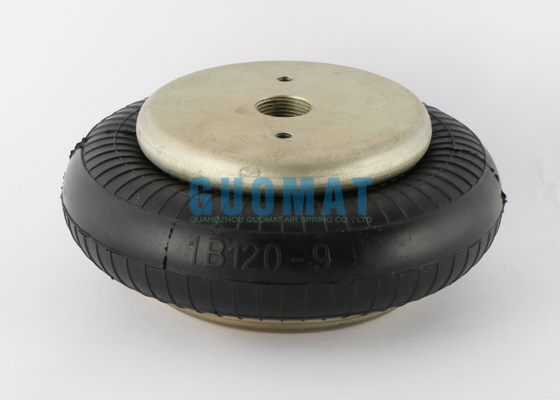

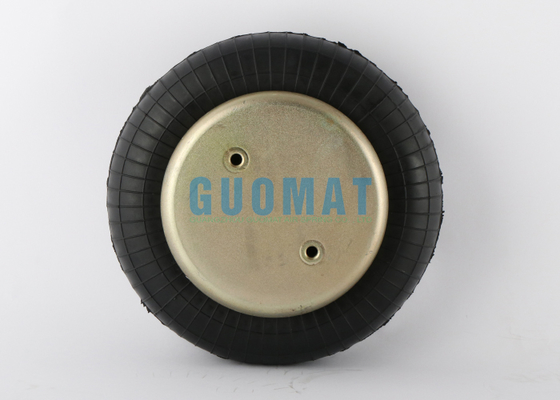

รูปภาพจริง
