| สถานที่กำเนิด: | เยอรมนี |
| ชื่อแบรนด์: | Contitech |
| ได้รับการรับรอง: | ISO/TS16949:2009 |
| หมายเลขรุ่น: | 14.5x2 |
| จำนวนสั่งซื้อขั้นต่ำ: | 6 ชิ้น |
|---|---|
| ราคา: | $89.9-199.9/pc |
| รายละเอียดการบรรจุ: | กล่องกระดาษแข็งหรือตามที่ลูกค้าต้องการ |
| เวลาการส่งมอบ: | 2-8 วันทำการ |
| เงื่อนไขการชำระเงิน: | L/C, T/T, Western Union |
| สามารถในการผลิต: | 1,000 ชิ้น / สัปดาห์ |
| ประเภท: | ถุงลมนิรภัยการเชื่อมต่อหน้าแปลน | การรับประกัน: | 1 ปี |
|---|---|---|---|
| วัสดุ: | ยาง + อลูมิเนียม | การบรรจุ: | กล่องสีน้ำตาล |
| ชัก: | 2 | ไฟร์สโตน: | W01 R58 4064 |
| Min.Height: | 75มม | น้ำหนักสปริง: | 8.3Kg |
| เน้น: | ยางอากาศ Bellow FD 614-26,ช่องลม FD 614-26,เครื่องกระดาษกล่องยางอากาศ |
||
FD 614-26 Contitech Flange Air Spring 14"1/2x2 ลูกสูบลมยาง สำหรับเครื่องทำกล่องกระดาษ
ข้อมูลผลิตภัณฑ์
แบรนด์: GUOMAT
ชื่อสินค้า: GUOMAT Double Convoluted Air Spring
รุ่น: 14.5X2
การรับประกัน: 1 ปี
วัสดุ: ยาง+อลูมิเนียม
Firestone: W01R584064
Contitech: FD 614-26 DS
Norgren: M/31142
Dunlop: SP1556
MOQ: 6 ชิ้น
การบรรจุ: บรรจุกล่อง
หมายเลข OEM
| Firestone | W01-R58-4064,W01 R58 4064,W01R584064 |
| Contitech | FD 614-26,FD614-26,FD 614-26 DS |
| Norgren | M/31142,M 31142,M 31142 |
| Dunlop | SP1556,SP 1556 |
| Dunlop | 14.5x2,14 1/2x2,14''1/2x2 |

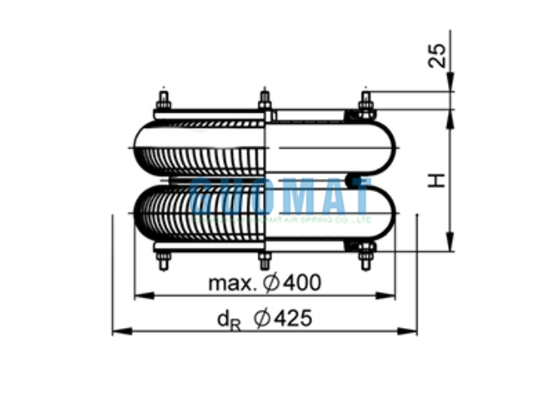

ข้อมูลทางเทคนิค
ความสูงในการออกแบบ: 250 มม.
ความสูงสูงสุด: 340 มม.
ความสูงต่ำสุด: 75 มม.
เส้นผ่านศูนย์กลางฝาครอบ: 310 มม.
เกลียวสกรู: M10
ระยะห่างระหว่างเกลียวสกรู: 282.5 มม.
เส้นผ่านศูนย์กลางภายนอกสูงสุด: 400 มม.
Flange Air Springs ใช้ในเครื่องทำกล่องกระดาษ
1. สถานการณ์การใช้งานหลัก
(1) หน่วย Die-Cutting
ฟังก์ชัน: จะเกิดแรงกระแทกและการสั่นสะเทือนอย่างรุนแรงเมื่อทำการตัดกล่องกระดาษ
การใช้งาน: Flange air springs ถูกติดตั้งภายใต้แม่พิมพ์ตัดเป็นองค์ประกอบบัฟเฟอร์เพื่อดูดซับแรงกระแทก ลดการสั่นสะเทือนของอุปกรณ์ และปกป้องเครื่องมือและตลับลูกปืนที่มีความแม่นยำ
ข้อดี: เมื่อเทียบกับสปริงโลหะ การหน่วงของสปริงลมสามารถปรับได้และสามารถตอบสนองความต้องการในการตัดกระดาษแข็งที่มีความหนาแตกต่างกันได้
(2) ระบบป้อนและลำเลียง
ฟังก์ชัน: เมื่อป้อนกระดาษด้วยความเร็วสูง จำเป็นต้องรักษากระดาษแข็งให้เคลื่อนที่อย่างราบรื่นเพื่อหลีกเลี่ยงการติดขัดหรือการวางแนวที่ไม่ถูกต้อง
การใช้งาน: Flange air springs ใช้เพื่อรองรับสายพานลำเลียงหรือโครงยึดลูกกลิ้ง ปรับความสูงผ่านแรงดันลม ชดเชยความคลาดเคลื่อนทางกลไก และรับรองการขนส่งกระดาษแข็งที่ราบรื่น
ข้อดี: การตอบสนองแบบไดนามิกที่รวดเร็วและการลดการเบี่ยงเบนของกระดาษแข็งที่เกิดจากการสั่นสะเทือน
(3) หน่วยพับและติดกาว
ฟังก์ชัน: กลไกการพับต้องควบคุมแรงดันอย่างแม่นยำเพื่อหลีกเลี่ยงการบดขยี้กระดาษแข็ง
การใช้งาน: สปริงลมให้แรงรองรับที่ควบคุมได้ ปรับสมดุลแรงดันของแขนพับ และปรับให้เข้ากับความหนาของกระดาษแข็งที่แตกต่างกัน (เช่น กระดาษลูกฟูกหรือกระดาษแข็ง)
ข้อดี: แรงดันลมที่ปรับได้เพื่อหลีกเลี่ยงความเสียหายจากการใช้แรงดันเกินกับวัสดุ
(4) Stacker
ฟังก์ชัน: กล่องกระดาษแข็งที่เสร็จแล้วจำเป็นต้องลดลงอย่างช้าๆ และกันกระแทกเมื่อทำการซ้อน
การใช้งาน: Flange air springs ถูกติดตั้งภายใต้แพลตฟอร์มการซ้อนเพื่อดูดซับแรงกระแทกของกล่องกระดาษแข็งที่ตกลงมา ลดเสียงรบกวนและความเมื่อยล้าของโครงสร้าง
ข้อดี: ยืดอายุการใช้งานของอุปกรณ์และลดต้นทุนการบำรุงรักษา
2. ข้อดีของ flange air springs
การควบคุมความสูงที่แม่นยำ: ผ่านการปรับแรงดันลม สามารถปรับให้เข้ากับความหนาของกระดาษแข็งหรือข้อกำหนดของกระบวนการที่แตกต่างกันได้
การดูดซับแรงกระแทกและการลดเสียงรบกวน: ลดการสั่นสะเทือนระหว่างการทำงานด้วยความเร็วสูงและปรับปรุงเสถียรภาพของอุปกรณ์ (สำคัญอย่างยิ่งสำหรับเครื่องตัดที่มีความแม่นยำสูง)
อายุการใช้งานยาวนาน: ไม่มีปัญหาความเมื่อยล้าของโลหะ ทนต่อการสึกหรอและการกัดกร่อน เหมาะสำหรับสภาพแวดล้อมที่ชื้นหรือมีฝุ่นในโรงงานกล่องกระดาษ
การบำรุงรักษาง่าย: การออกแบบแบบแยกส่วน เปลี่ยนง่าย และลดเวลาหยุดทำงาน
3. คำแนะนำในการเลือก
ข้อกำหนดด้านน้ำหนัก: เลือกความสามารถในการรับน้ำหนักของสปริงตามน้ำหนักคงที่/ไดนามิกของส่วนรองรับ (ต้องพิจารณาน้ำหนักกระดาษแข็ง + แรงเฉื่อยทางกลไก)
พื้นที่ติดตั้ง: การออกแบบหน้าแปลนเหมาะสำหรับพื้นที่ขนาดกะทัดรัด และต้องยืนยันระยะห่างของรูสลักและระยะชักเพื่อให้ตรงกับโครงสร้างของอุปกรณ์
การปรับตัวของสิ่งแวดล้อม: หากสภาพแวดล้อมมีฝุ่น ขอแนะนำให้เลือกรุ่นฝาครอบกันฝุ่น (เช่น การป้องกันลูกสูบยาง)
4. กรณีทั่วไป
สายการผลิตกระดาษแข็งลูกฟูก: ใช้สปริงลมในเครื่องตัดและเครื่องซ้อนเพื่อลดผลกระทบจากการสั่นสะเทือนต่อความแม่นยำในการลงทะเบียนการพิมพ์
เครื่องตัด: ใช้ flange air springs เพื่อรองรับแท่นเครื่องมือเพื่อปรับปรุงความสม่ำเสมอในการตัด

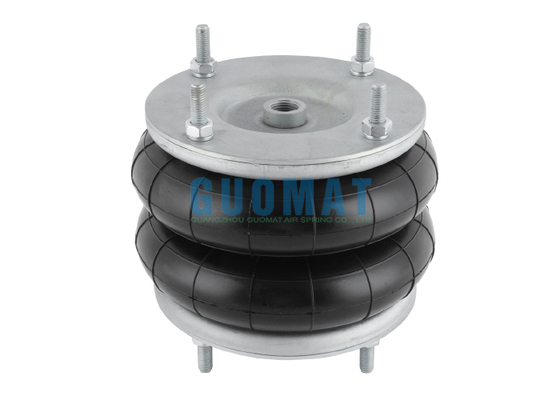

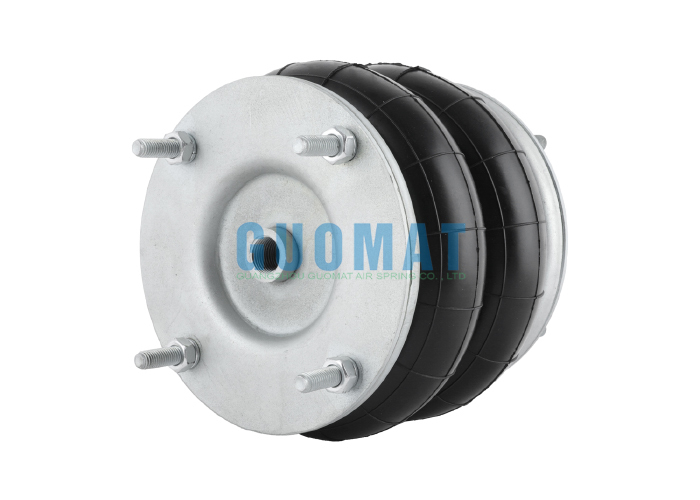

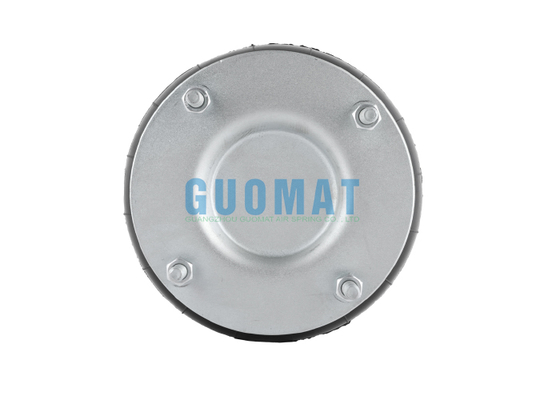

รูปภาพสำหรับ 14.5X2 Flange Air Spring
