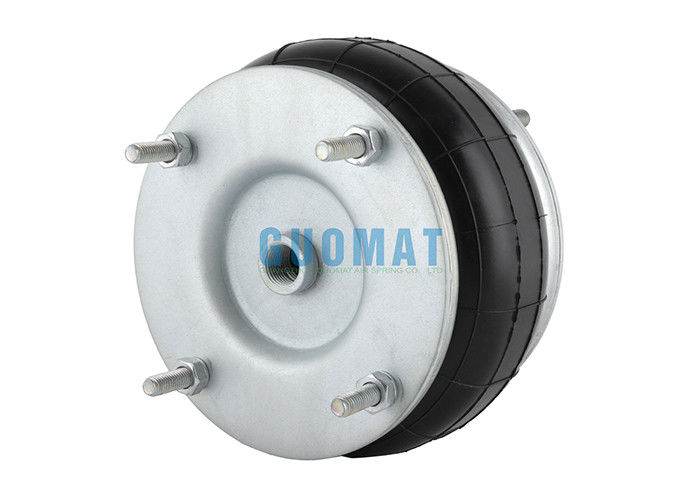

FS 138-8 DS Industrial Suspension Air Spring 8''X1 ถุงลมนิรภัยยางแบบเกลียวเดี่ยวพร้อมแหวนหน้าแปลน

FS 138-8 DS Industrial Suspension Air Spring 8''X1 ถุงลมนิรภัยยางแบบเกลียวเดี่ยวพร้อมแหวนหน้าแปลน

รายละเอียดสินค้า

GUOMAT 1B8X1 สปริงลมแบบม้วนเดียวใช้อากาศเป็นตัวกลางยืดหยุ่น กล่าวคือใส่อากาศอัดในภาชนะปิด และใช้ความยืดหยุ่นในการอัดของแก๊สเพื่อให้ได้ผลสปริงเมื่อโหลดเพิ่มขึ้น ความดันอากาศอัดในภาชนะบรรจุจะเพิ่มขึ้น และความฝืดจะเพิ่มขึ้นเมื่อโหลดลดลง ความแข็งก็จะลดลงตามความกดอากาศที่ลดลง ดังนั้นสปริงชนิดนี้จึงมีลักษณะความแข็งแบบแปรผันได้ดีกว่า

หมายเลข OEM: GUOMAT 1B8X1

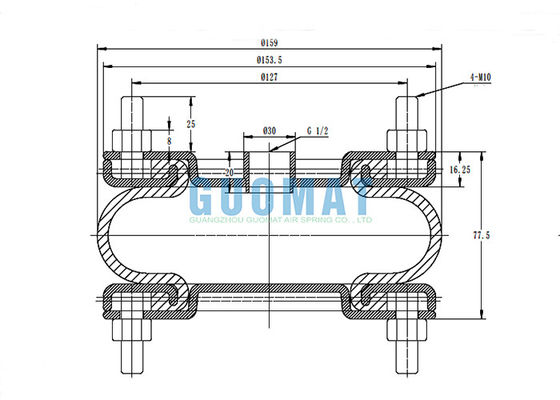

8''x1 Flange Air Spring พารามิเตอร์ทางเทคนิค

จำนวนการหมุน: 1

แรงดันใช้งาน: ≤0.7Mpa

ความหนาของแผ่นปิด : 16.25mm

เส้นผ่านศูนย์กลางแผ่นปิดด้านบน : Ø153.5mm

รูฟิตติ้งอากาศ: G1/2

เส้นผ่านศูนย์กลางรูฟิตติ้งแอร์ : Ø30mm

ฟันสกรูของแผ่นปิดด้านบน: 4 ชิ้น M10

ระยะห่างระหว่างฟันสกรูของแผ่นปิดด้านบน: Ø127มม

เส้นผ่านศูนย์กลางแผ่นปิดด้านล่าง : Ø153.5mm

สกรูฟันของแผ่นปิดด้านล่าง: 4 ชิ้น M10

เบลโลว์ยางธรรมชาติเส้นผ่านศูนย์กลางภายนอก: Ø159มม

ความสูงโดยธรรมชาติ : 77.5 มม

วิธีการติดตั้งสปริงลมหน้าแปลนประทับตรา

• วางสไปเดอร์บนหน้าแปลนเพลา
• ติดตั้งสปริงลมหน้าแปลนประทับบนสไปเดอร์
• ติดตัวยึดด้านบนและด้านล่างเข้ากับสปริงลม
• ต่อสายอากาศและข้อต่อเข้ากับสปริงลม
• ขยายสปริงลมตามแรงดันที่ต้องการ

สิ่งสำคัญคือต้องปฏิบัติตามคำแนะนำของผู้ผลิตเมื่อติดตั้งสปริงลม เนื่องจากขั้นตอนการติดตั้งอาจแตกต่างกันไปขึ้นอยู่กับรุ่นของสปริงลมที่คุณกำลังติดตั้งนอกจากนี้ อาจเป็นประโยชน์ในการดูไดอะแกรมหรือคู่มือการใช้งานที่มาพร้อมกับสปริงลมเพื่อให้แน่ใจว่ามีการติดตั้งที่เหมาะสม
