สถานที่กำเนิด: | กวางตุ้ง ประเทศจีน |
ชื่อแบรนด์: | GUOMAT |
ได้รับการรับรอง: | ISO/TS16949:2009 |
หมายเลขรุ่น: | FS200-10 |
จำนวนสั่งซื้อขั้นต่ำ: | 6 ชิ้น |
---|---|
ราคา: | $59.9-159.9/pc |
รายละเอียดการบรรจุ: | กล่องกระดาษแข็งหรือตามที่ลูกค้าต้องการ |
เวลาการส่งมอบ: | 2-8 วันทำการ |
เงื่อนไขการชำระเงิน: | แอล/C, ที/ที, เวสเทิร์นยูเนี่ยน |
สามารถในการผลิต: | 1,000 ชิ้น / สัปดาห์ |
วัสดุ: | ยางและเหล็ก | การรับประกัน: | 12 เดือน |
---|---|---|---|
หลุมแก๊ส: | ป.1/4 | ระบบกันสะเทือนของอากาศ: | คอนติเทคแอร์สปริง |
จำนวนของการบิด: | 1 | สี: | สีดำ |
คอนติเทค: | FS200-10 | ขั้นต่ำ: | 10 ชิ้น |
แสงสูง: | FS 200-10 CI Single Convoluted Air Spring,สปริงอากาศ Convoluted เดี่ยวอุตสาหกรรม |

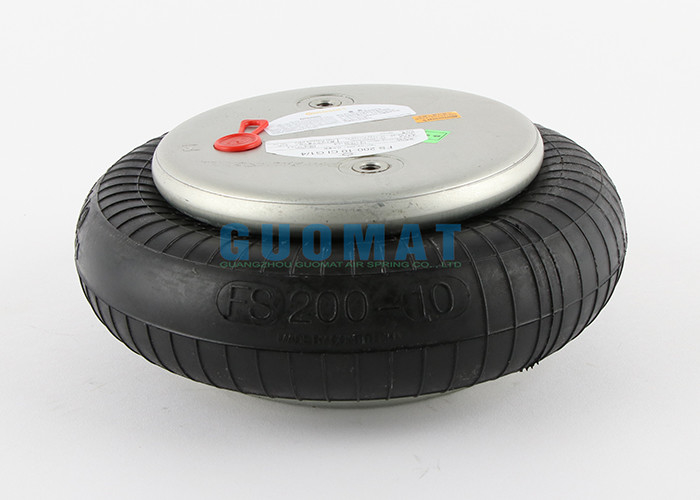

FS 200-10 CI Single Convoluted Air Spring G1/4 ถุงลมยางอุตสาหกรรมสำหรับเครื่องกระดาษ
คำอธิบายโดยละเอียดสำหรับคอนติเทค FS200-10
ผู้ผลิต: คอนติเทค
หมายเลขชิ้นส่วน: FS 200-10 CI
เส้นผ่านศูนย์กลางแผ่นปิดด้านบน : 161 มม
สกรู (น็อต) ของแผ่นปิดด้านบน: 2XM8,15mm
ระยะห่างระหว่างสกรูของแผ่นปิดด้านบน: 89 มม
รูแก๊ส: G1/4
เส้นผ่านศูนย์กลางแผ่นปิดด้านล่าง: 161 มม
สกรู (น็อต) ของแผ่นปิดด้านล่าง: 2XM8,15mm
ระยะห่างระหว่างสกรูของแผ่นปิดด้านล่าง: 89 มม
เส้นผ่านศูนย์กลางร่องยาง: 250 มม
จังหวะการทำงาน: 51mm-140mm
การแยกการสั่นสะเทือน – ค่าคุณลักษณะไดนามิก
ความสูงของการออกแบบ H: แนะนำ 110 มม. ต่ำสุด 90 มม
ความดัน P[bar] | 3 | 4 | 5 | 6 | 7 | 8 | ปริมาณ V [I] |
แรง (โหลด) [KN] | 5.5 | 7.5 | 9.6 | 11.9 | 14 | 15.7 | 2.9 |
อัตราสปริง [N/cm] | 150 | 205 | 260 | 315 | 370 | 425 | |
ความถี่ธรรมชาติ [Hz] | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 |
การประยุกต์ใช้งานเกี่ยวกับลม – ค่าคุณลักษณะคงที่
แรง F [กิโลนิวตัน]
ความดัน P[bar] | 3 | 4 | 5 | 6 | 7 | 8 | ปริมาณ V [I] | |
สูง [มม.] | 150 | 5.36 | 7.24 น | 9.18 น | 11.2 | 13.2 | 15.3 | 3.1 |
110 | 6.09 น | 8.21 น | 10.4 | 12.6 | 14.8 | 17.2 | 2.9 | |
100 | 6.85 | 9.2 | 11.6 | 14 | 16.5 | 19 | 2.6 | |
90 | 7.37 น | 9.88 | 12.4 | 15 | 17.7 | 20.3 | 2.4 | |
80 | 7.85 | 10.5 | 13.2 | 15.9 | 18.7 | 21.5 น | 2.1 | |
70 | 8.36 น | 11.2 | 13.9 | 16.8 | 19.7 | 22.6 | 18 | |
60 | 8.68 | 11.5 | 14.5 | 17.4 | 20.3 | 23.3 | 1.5 |
วัสดุ: ยาง
การรับประกัน: รับประกัน 1 ปี
ขั้นต่ำ: 10 ชิ้น
สปริงลม: สปริงลมแบบเกลียวเดี่ยว
สีดำ
รูแก๊ส: G1/4 ;ป.3/4
รายการ: สปริงลมอุตสาหกรรมแบบสูบลม
หมายเลขการประกอบคอนติเทค
เอฟเอส 120-9 3/4 ม8 ;FS120-9 3/4 M8
FS 120-9 1/4 M8 ;FS120-9 1/4 M8
คำแนะนำในการใช้สปริงยางลม
ห้ามขยายสปริงลมเมื่อไม่ได้ติดตั้ง เว้นแต่ผลิตภัณฑ์ได้รับการติดตั้งอย่างแน่นหนาในโครงสร้างที่เหมาะสมและแรงดันสูงสุดคือ 7 แรงดัน มิฉะนั้นอาจเสี่ยงต่อความเสียหายของผลิตภัณฑ์หรือการบาดเจ็บได้
ควรวางสปริงอากาศไว้ในอาคารที่อุณหภูมิห้อง ในที่เย็นและแห้ง
สปริงลมทำจากวัสดุสปริงคุณภาพสูง และประสิทธิภาพไดนามิกที่ดีช่วยให้สปริงลมไม่ต้องบำรุงรักษาและมีอายุการใช้งานยาวนาน
ช่วงอุณหภูมิการทำงานกว้างตั้งแต่ -53°C ถึง 70°C
ทนทานต่ออากาศอัดที่มีน้ำมัน
ป้องกันฝุ่น
ทนทานต่อสารทำความสะอาดที่เป็นด่างและกรด
ไม่ไวต่ออิทธิพลของบรรยากาศ
ทนต่อโอโซน
ตัวทำละลาย
น้ำมันไฮดรอลิก
จาระบี
