สถานที่กำเนิด: | กวางตุ้ง ประเทศจีน |
ชื่อแบรนด์: | GUOMAT |
ได้รับการรับรอง: | ISO/TS16949:2009 |
หมายเลขรุ่น: | FD330-22 |
จำนวนสั่งซื้อขั้นต่ำ: | 6 ชิ้น |
---|---|
ราคา: | $59.9-159.9/pc |
รายละเอียดการบรรจุ: | กล่องกระดาษแข็งหรือตามที่ลูกค้าต้องการ |
เวลาการส่งมอบ: | 2-8 วันทำการ |
เงื่อนไขการชำระเงิน: | แอล/C, ที/ที, เวสเทิร์นยูเนี่ยน |
สามารถในการผลิต: | 1,000 ชิ้น / สัปดาห์ |
วัสดุ: | ยางและเหล็ก | การรับประกัน: | 12 เดือน |
---|---|---|---|
ตัวอย่างและ OEM: | มีอยู่ | การดำเนินการ: | เติมแก๊ส |
หมายเลข OEM: | FD 330-22 ซีไอ | น้ำหนัก: | 4.8Kg |
หลุมแก๊ส: | ป.1/4 | ระบบกันสะเทือนของอากาศ: | คอนติเทคแอร์สปริง |
แสงสูง: | Contitech FD 330-22 Rubber Air Spring,Double Convolution Rubber Air Spring |

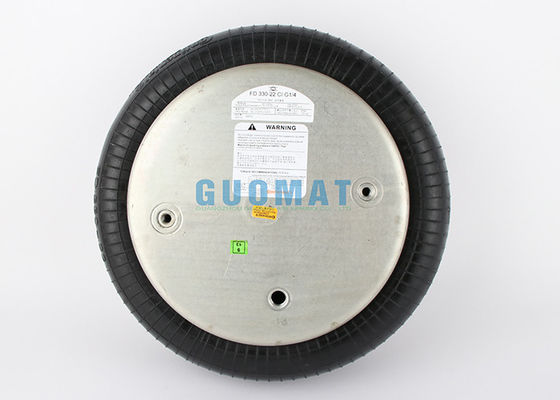

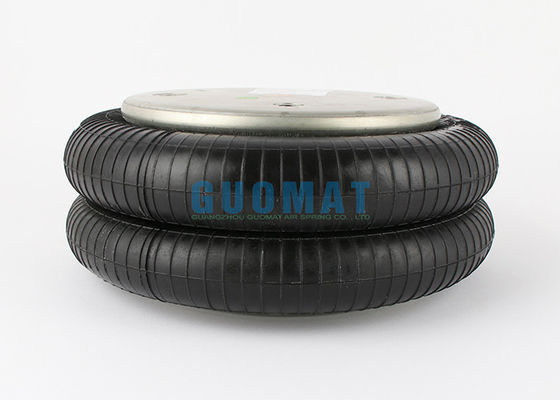

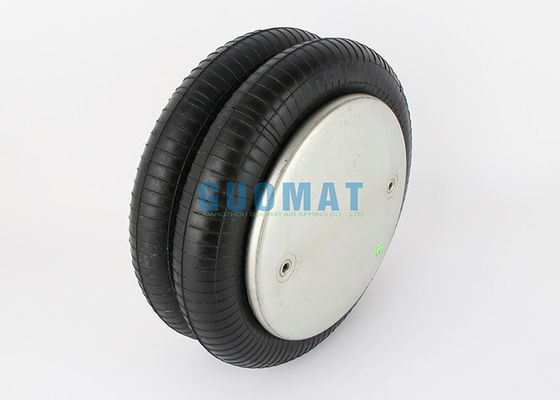

Contitech FD 330-22 CI Double Convolution Air Actuator G1/4 ข้อต่อลมยางสปริงลม
คำอธิบายโดยละเอียดสำหรับคอนติเทค FD330-22
ผู้ผลิต: คอนติเทค
หมายเลขชิ้นส่วน: FD 330-22 CI G1/4
การรับประกัน: 12 เดือน
วัสดุ:ยางและเหล็ก
สีดำ
การชำระเงิน:LC/TT/Western Union/PayPal
บรรจุภัณฑ์: กล่องสีน้ำตาลเข้ม
เวลาจัดส่ง: ประมาณ 2-8 วันทำการหลังจากได้รับการชำระเงินของคุณ
วิธีการจัดส่ง: ทางทะเลทางอากาศโดยด่วน (DHL / UPS / EMS / Fedex)
ข้อมูลทางเทคนิค
1 |
ฟันสกรูบน (น๊อต) |
2xM8-15mm |
2 |
เส้นผ่านศูนย์กลางแผ่นปิดด้านบน |
228มม |
3 |
เส้นผ่านศูนย์กลางแผ่นปิดด้านล่าง |
228 มม |
4 |
ระยะกึ่งกลางของสกรู |
157.5 มม |
5 |
หลุมแก๊ส |
ป.1/4 |
6 |
สกรูล่าง (น๊อต) ฟัน |
2xM8-15mm |
7 |
ยางสูบลม MAX เส้นผ่านศูนย์กลาง |
325 มม |
8 |
โรคหลอดเลือดสมอง |
75-305 มม |
9 |
น้ำหนักโดยรวมพร้อมแผ่นยึด |
4.8 กก |
10 |
ความกว้างในการติดตั้งที่ต้องการ |
340มม |
การแยกการสั่นสะเทือน – ค่าคุณลักษณะไดนามิก
ความสูงของการออกแบบ H: แนะนำ 240 มม. ต่ำสุด 220 มม
ความดัน P[bar] | 3 | 4 | 5 | 6 | 7 | 8 | ปริมาณ V [I] |
แรง (โหลด) [KN] | 10 | 13.3 | 16.7 | 20.6 | 24.1 | 27.6 | 12 |
อัตราสปริง [N/cm] | 156 | 190 | 221 | 252 | 283 | 314 | |
ความถี่ธรรมชาติ [Hz] | 2.0 | 1.9 | 1.8 | 1.8 | 1.7 | 1.7 |
การประยุกต์ใช้งานเกี่ยวกับลม – ค่าคุณลักษณะคงที่
แรง F [กิโลนิวตัน]
ความดัน P[bar] | 3 | 4 | 5 | 6 | 7 | 8 | ปริมาณ V [I] | |
สูง [มม.] | 265 | 7.97 | 10.8 | 13.5 | 16.9 | 19.7 | 22.7 | 13 |
220 | 11.3 | 15.2 | 18.9 | 23.1 | 26.9 | 30.8 | 11 | |
180 | 13.6 | 18.2 | 22.7 | 27.5 | 32 | 36.5 | 8.8 | |
140 | 15.4 | 20.5 | 25.5 | 31.1 | 36.3 | 41.3 | 6.8 | |
100 | 16.8 | 22.1 | 27.8 | 34.1 | 39.8 | 45 | 4.8 |
คำแนะนำในการให้บริการ
M8:สูงสุด.25Nm
G1/4:สูงสุด.25Nm
ประเภททั่วไปของสปริงลมเกลียวคู่
FD 330-22 363 ;FD330-22 363
สปริงลมมาตรฐานทุกชิ้นประกอบด้วย 4 ชั้น
•ชั้นในซึ่งมีอากาศอยู่จริง
•ชั้นแรกเสริมยางด้วยผ้า
ในมุมที่กำหนด
•ผ้าชั้นที่ 2 เสริมยางซึ่ง
วางเป็นมุมเฉพาะกับชั้นแรก
•ฝาครอบป้องกันผ้าไบเป็นชั้นๆ
