| สถานที่กำเนิด: | กวางตุ้ง ประเทศจีน |
| ชื่อแบรนด์: | GUOMAT |
| ได้รับการรับรอง: | ISO/TS16949:2009 |
| หมายเลขรุ่น: | 220-10 |
| จำนวนสั่งซื้อขั้นต่ำ: | 6 ชิ้น |
|---|---|
| ราคา: | $59.9-69.9/pc |
| รายละเอียดการบรรจุ: | กล่องกระดาษแข็งหรือตามที่ลูกค้าต้องการ |
| เวลาการส่งมอบ: | 2-8 วันทำการ |
| เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
| สามารถในการผลิต: | 1000PCS / สัปดาห์ |
| ชื่อผลิตภัณฑ์: | สปริงกันสะเทือนแบบ Double Convoluted Air Suspension | วัสดุสปริง: | ยาง + เหล็ก |
|---|---|---|---|
| การรับประกัน: | 1 ปี | ประเภทสปริง: | ชนิดเติมอากาศ |
| ยางแม็กซ์ Dia.: | 250mm | จาน Dia.: | 161mm |
| ขนาดบรรจุ: | 24*24*24ซม. | ประเภทรูแก๊ส: | 1/4NPTF,G 3/4 |
| แสงสูง: | เส้นผ่านศูนย์กลาง 161 มม. สปริงลมอุตสาหกรรม,สปริงลมอุตสาหกรรมเดี่ยว Convoluted,Contitech FS 200-10 สปริงลมอุตสาหกรรม |
||

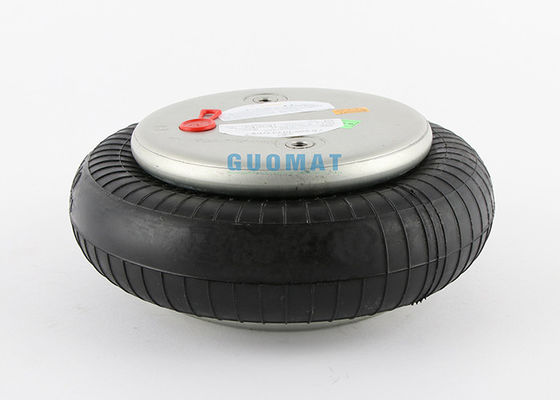

Contitech FS 200-10 CI สไตล์คอนติเนนตัล Bellows, Industrial Single Convoluted Air Spring
คุณสมบัติของผลิตภัณฑ์
FS 200-10 CI G1/4 G3/4 OS, Bellow Stype Industrial Air Spring, Single Convoluted, 200cm sq ที่มีประสิทธิภาพ Aiea, Max Stroke 89 มม., แผ่นลูกปัด Crimped, เกลียวสำหรับติดตั้งตัวเมีย
ข้อมูลทางเทคนิค FS 200-10 Air Spring
ข้อมูลแผ่นปิด FS 200-10
เส้นผ่านศูนย์กลางแผ่นปิดด้านบน: 161mm
ระหว่างระยะห่างของรูเกลียว:89mm
ระยะห่างระหว่างรูเกลียวและรูอากาศ:38.1/44.5mm
ฝาครอบด้านล่างเส้นผ่านศูนย์กลาง: 161mm
FS 200-10 ถั่วตาบอด
สกรู (น็อต) บนแผ่นปิดด้านบน:2XM8
สกรู(น็อต)บนแผ่นฝาครอบด้านล่าง:2XM8
สกรู(น็อต) M8 ความลึก:15mm
M8=25Nm
FS 200-10 ยางสูบลม
ยางสูบลมเส้นผ่าศูนย์กลางสูงสุด:250mm
FS 200-10จังหวะการทำงาน
จังหวะการทำงาน:51mm~140mm
ความสูงสูงสุด:140mm
ความสูงขั้นต่ำ:51mm
ความสูงที่บีบอัด:89mm
FS 200-10 ช่องอากาศเข้า/รูแก๊ส
ช่องอากาศเข้า/รูแก๊ส:G 1/4 G 3/4
G 1/4=25 Nm
G 3/4=25 Nm
ข้อมูลการสั่งซื้อ
| ไม่. | พิมพ์ | เลขที่ใบสั่งซื้อ |
| 1 | ยางร้อง | --- |
| 2 |
พร้อมเพลทด้านบนและช่องอากาศ G3/4 ความเยื้องศูนย์ของพอร์ตขาเข้าคือ 38.1mm |
--- |
| 3 |
พร้อมเพลทด้านบนและช่องอากาศ G1/4 ความเยื้องศูนย์ของพอร์ตขาเข้าคือ 44.5mm |
--- |
| 4 | พร้อมเพลทบน บัฟเฟอร์บล็อก และอินพุต G1/4 สนามบิน,ความเยื้องศูนย์ของพอร์ตขาเข้าคือ 44.5mm |
--- |
| 5 | พร้อมแผ่นเหล็กสแตนเลส ท่อไอดี G3/4 ปาก,ความเยื้องศูนย์ของพอร์ตขาเข้าคือ 38.1mm |
--- |
พารามิเตอร์ทางเทคนิค
แรงดันต่ำสุด:0 บาร์
แรงฟื้นคืนสู่ความสูงขั้นต่ำ:≤ 200 N
น้ำหนักรวม (รวมแผ่นปิด):2.3 กก.
แอปพลิเคชันการแยกการสั่นสะเทือน - ค่าลักษณะเฉพาะแบบไดนามิก
การออกแบบความสูง H: 110 มม. ขั้นต่ำ 90 มม. ขั้นต่ำ
| แรงดัน P [บาร์] | 3 | 4 | 5 | 6 | 7 | 8 | เล่มที่ 5[l] |
| แรง(โหลด) F [KN] | 5.5 | 7.5 | 9.6 | 11.9 | 14.0 | 15.7 | 2.7 |
| ความแข็งของสปริง [N/cm] | 1500 | 2050 | 2600 | 3150 | 3700 | 4250 | 2.7 |
| ความถี่ธรรมชาติ [Hz] | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | 2.7 |
การใช้งานเกี่ยวกับลม - ค่าลักษณะเฉพาะแบบคงที่
บังคับ F [KN]
| แรงดัน P ［bar］ | 3 | 4 | 5 | 6 | 7 | 8 | เล่มที่ 5 ［I］ | |
| ส่วนสูง H ［mm］ | 120 | 4.5 | 6.2 | 8.2 | 10.4 | 12.1 | 13.8 | 2.8 |
| 110 | 5.5 | 7.5 | 9.6 | 11.9 | 14.0 | 15.7 | 2.6 | |
| 100 | 6.3 | 8.6 | 11.0 | 13.4 | 15.5 | 17.5 | 2.4 | |
| 90 | 7.0 | 9.4 | 12.1 | 14.6 | 17.0 | 19.2 | 2.2 | |
| 80 | 7.6 | 10.2 | 13 | 15.7 | 18.2 | 20.6 | 1.9 | |
| 70 | 8.1 | 10.9 | 13.6 | 16.5 | 19.3 | 21.9 | 1.6 | |
| 60 | 8.5 | 11.3 | 14.2 | 17.1 | 20.1 | 23.0 | 1.3 | |
บทนำของ Contitech Rubber Air Spring
สปริงลมยางใช้กันอย่างแพร่หลายในอุปกรณ์ทำกระดาษ เครื่องจักรหนัง โต๊ะสั่น อุปกรณ์สิ่งทอ เหมืองแร่ เครื่องจักร และอุตสาหกรรมอื่น ๆสปริงลมยางที่ใช้ในอุปกรณ์อุตสาหกรรมแบ่งออกเป็นสปริงลมชั้นเดียว สองชั้น และสามชั้นตามจำนวนชั้นของตัวยาง
เมื่อถุงลมนิรภัยแบบยางทำงาน ช่องด้านในจะอัดอากาศอัดเพื่อสร้างคอลัมน์อากาศอัดเมื่อภาระการสั่นสะเทือนเพิ่มขึ้น ความสูงของสปริงจะลดลง ปริมาตรของช่องภายในลดลง ความแข็งของสปริงเพิ่มขึ้น และพื้นที่แบริ่งที่มีประสิทธิภาพของคอลัมน์อากาศโพรงภายในเพิ่มขึ้น และความจุแบริ่งของสปริง เพิ่มขึ้นในเวลานี้เมื่อภาระการสั่นสะเทือนลดลง ความสูงของสปริงจะเพิ่มขึ้น ปริมาตรของช่องภายในเพิ่มขึ้น ความแข็งของสปริงลดลง พื้นที่แบริ่งที่มีประสิทธิภาพของคอลัมน์อากาศโพรงภายในลดลง และความจุแบริ่งของสปริงลดลงด้วยวิธีนี้ ภายในจังหวะที่มีประสิทธิภาพของสปริงลม ความสูง ปริมาตรโพรงภายใน และความจุแบริ่งของสปริงลมจะมีการส่งผ่านที่ราบรื่นและยืดหยุ่นด้วยการเพิ่มขึ้นและลดลงของภาระการสั่นสะเทือน และการควบคุมที่มีประสิทธิภาพสูงของ แอมพลิจูดและแรงสั่นสะเทือนเกิดขึ้นความแข็งและความสามารถในการรับน้ำหนักของสปริงยังสามารถปรับได้โดยการเพิ่มหรือลดปริมาณการเติมลม และยังสามารถติดตั้งช่องลมเสริมเพื่อปรับอัตโนมัติได้อีกด้วย
ภาพสินค้า
