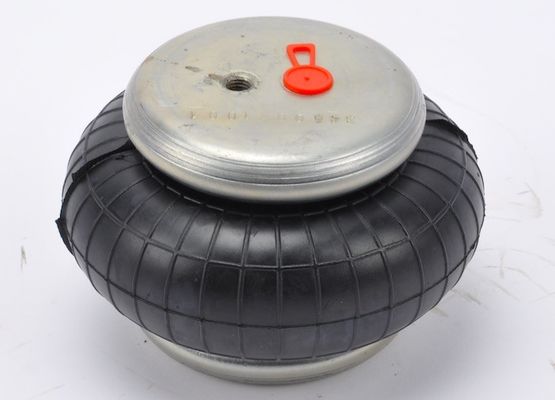

FS 40-6 Contitech Air Spring Max Dia 145 มม. พร้อมถั่วสองอัน

รายละเอียดสินค้า:

สถานที่กำเนิด:	ประเทศจีน
ชื่อแบรนด์:	GUOMAT
ได้รับการรับรอง:	ISO/TS16949:2009
หมายเลขรุ่น:	1B40-6

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1pc
รายละเอียดการบรรจุ:	กล่องกระดาษที่แข็งแกร่งหรือตามที่ลูกค้าต้องการ
เวลาการส่งมอบ:	2-8 วันทำงาน
เงื่อนไขการชำระเงิน:	T / T, wester N Union, paypal หรือคนอื่น ๆ
สามารถในการผลิต:	1000pcs / สัปดาห์

ติดต่อ

รายละเอียดสินค้า

วัสดุ:	เหล็กยาง	Contitech:	FS 40-6
การประกัน:	1 ปี	น้ำหนักสุทธิ:	0.91 กิโลกรัม
ชื่ออื่น:	การสั่นสะเทือนของอากาศในอุตสาหกรรม	ความสามารถในการรับแรงกด:	0.2-0.8 MPa
ขนาดกล่อง:	16 * 16 * 8 ซม	ยี่ห้อ:	เป็นกลาง
เน้น:	dia 145mm contitech air spring , FS 40-6 contitech air spring , two nuts contitech air spring

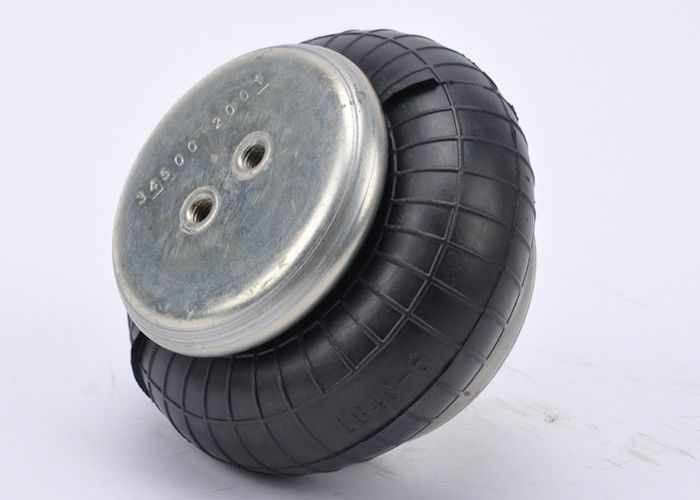

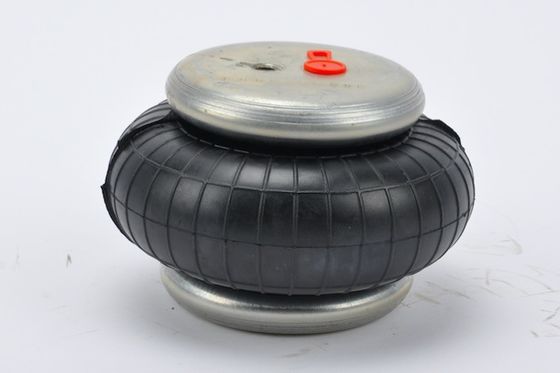

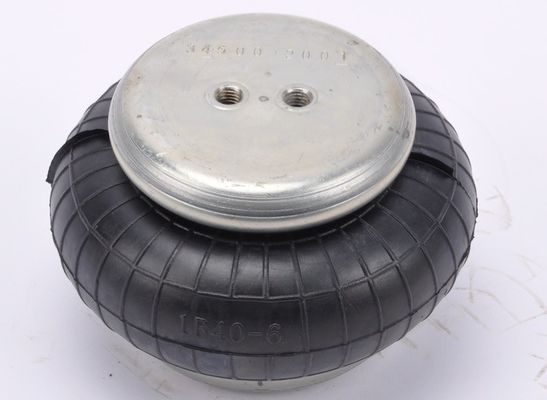

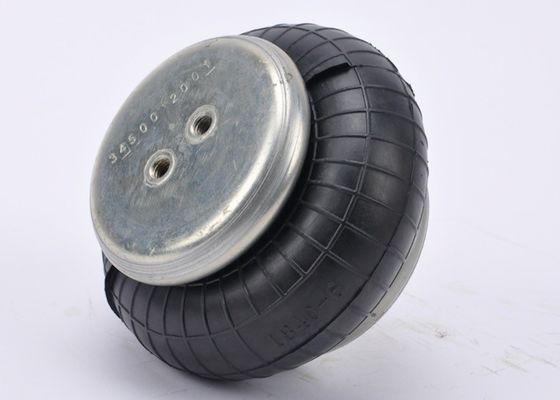

FS 40-6 Contitech Air Spring ขนาดเล็กสุด Max Dia.145 มม. พร้อมถั่วสองอัน

GUOMAT1B40-6 พารามิเตอร์ทางเทคนิคแทนที่ FS 40-6

❶อ่อนนุช / ตาบอด

แผ่นปิดด้านบนจำนวนสกรู: 2 ชิ้น

ฝาครอบด้านล่างหมายเลขสกรู: 2 ชิ้น

ระยะห่างของอ่อนนุช: 44.5 มม

สกรูอ่อนนุช: M8

❷ช่องแก๊ส / ช่องอากาศ / ช่องอากาศ

ช่องแก๊ส / ช่องอากาศ: G1 / 8

❸แผ่นปิด

เส้นผ่านศูนย์กลางแผ่นปิดด้านบน: 90 มม

ฝาครอบด้านล่างเส้นผ่านศูนย์กลาง: 90 มม

❹ยางสูบลม

ยางสูบลมขนาดเส้นผ่านศูนย์กลาง 130 มม

ใน 0.7 pa, Rubber Bellows Diameter: 145 mm

จังหวะการทำงาน: ขั้นต่ำ 50 มม. ถึงสูงสุด 110 มม

ยางสูบลมออกแบบความสูง: 70 มม

❺บล็อกกันชน / บล็อกบัฟเฟอร์

ไม่มีกันชน

❻ห่วงคาดเอว / แหวนคาดเอว

ไม่มีห่วงคาดเอว

FS40-6 ผู้ผลิตอุปกรณ์ดั้งเดิมของ OEM:

ฟีนิกซ์	SP1B04; SP 1B04 SP 1B 04
Weforma	WBE100-E1 WBE 100-E1
คอนเทค	FS 40-6
contitenal	FS40-6 FS406

ข้อมูลทางเทคนิคของ FS40-6
นาที.ความดัน	0 บาร์
ส่งกลับแรงเป็นนาทีความสูง	≤ 120 นิวตัน
น้ำหนักโดยรวมพร้อมแผ่นหนีบ	0.9 กก

จำนวน Convolutions	โสด
ขนาดพอร์ต	G1 / 8
ความยาวของโรคหลอดเลือดสมอง	60 มม
ประเภทกระบอกสูบ	มาตรฐาน
วัสดุฝาท้าย	เหล็ก

การแยกการสั่นสะเทือน - ค่าลักษณะไดนามิกของ FS40-6
ความสูงของการออกแบบ H: แนะนำ 90 มม. ขั้นต่ำ 70 มม
ความดัน p [bar]	3	4	5	6	7	8	ฉบับ.V [l]
แรง (โหลด) [KN]	1.7	2.3	2.8	3.4	3.8	4.4	0.5
อัตราสปริง [N / cm]	760	990	1220	พ.ศ. 1480	1610	พ.ศ. 2363
ความถี่ธรรมชาติ [Hz]	3.5	3.3	3.3	3.3	3.2	3.2

การใช้งานนิวเมติก - ค่าคุณลักษณะคงที่ของ FS40-6
บังคับ F [kN]
ความดัน p [bar]	3	4	5	6	7	8	ฉบับ.V [l]
ความสูง H [mm] 60	2.6	3.5	4.3	5.2	6.1	6.9	0.3
70	2.3	3.2	3.9	4.7	5.4	6.2	0.4
80	2.1	2.8	3.5	4.2	4.9	5.3	0.5
90	1.7	2.2	2.8	3.4	3.9	4.4	0.5
100	1.2	1.6	2	2.5	3	3.4	0.6

1B 40-6 CI G 1/8 CA Bellows Style Industrial Air Spring อ้างถึง FS 40-6 Contitech:

เดี่ยวที่ซับซ้อน
พื้นที่ใช้งานจริง 40 ซม.
60 ซม. Max Stroke,
จานลูกปัด Crimped
เธรดการติดตั้งหญิง, G1 / 8 BSPP, ตรงกลาง,
เหล็ก
ผู้ผลิต: GUOMAT
แรงดันเงินเฟ้อสูงสุด
120 psi
ประเภทช่องอากาศ: เมตริก
ซีรี่ส์: C
ประเภทสูบลม: เดี่ยวที่ซับซ้อน
น้ำหนัก: 2.65 ปอนด์
หมายเลขผู้ผลิต: 1B40-6

FS 40-6 Contitech Air Spring Max Dia 145 มม. พร้อมถั่วสองอัน 0

Single Convolution Air Actuator
การวัดทั้งหมดมีหน่วยเป็นมม
GUOMAT NO.	Contitech NO.	นาที.ความสูงของการออกแบบ	ต้องการพื้นที่ติดตั้ง	สูงสุดโรคหลอดเลือดสมอง
1B4060	FS 40-6	50	160	60
1B5050	FS 50-5	51	165	44
1B7070	FS 70-7	51	180	64
1B10010	FS 100-10	51	225	94
1B1209	FS 120-9	50	230	85
1B1210	FS 120-10	51	245	99
1B12012	FS 120-12	51	250	119
1B20010	FS 200-10	51	265	89
1B33011	FS 330-11	51	340	99
1B33014	FS 330-14	51	360	129
1B53011	FS 530-11	51	400	124
1B53014	FS 530-14	51	420	134
1B96012	FS 960-12	63	480	117
1B133011	FS 1330-11	63	570	107


Double Convolution Air Actuator
การวัดทั้งหมดมีหน่วยเป็นมม
GUOMAT NO.	Contitech NO.	นาที.ความสูงของการออกแบบ	ต้องการพื้นที่ติดตั้ง	สูงสุดโรคหลอดเลือดสมอง
2B33022	FD 330-22	75	340	230
2B33030	FD 330-30	77	355	283
2B53022	FD 530-22	77	400	233
2B53030	FD 530-30	77	415	273
2B53035	FD 530-35	77	420	313
2B96022	FD 960-22	95	490	225
2B133025	FD 1330-25	92	570	243



Triple Convolution Air Actuator
การวัดทั้งหมดมีหน่วยเป็นมม
GUOMAT NO.	Contitech NO.	นาที.ความสูงของการออกแบบ	ต้องการพื้นที่ติดตั้ง	สูงสุดโรคหลอดเลือดสมอง
3B33029	กท. 330-29	110	345	320
3B43032	กท. 430-32	115	355	315
3B53032	กท. 530-32	110	410	325
3B53035	กท. 530-35	115	430	395
3B96034	กท. 960-34	120	510	335
3B133035	กท. 1330-35	120	570	350
