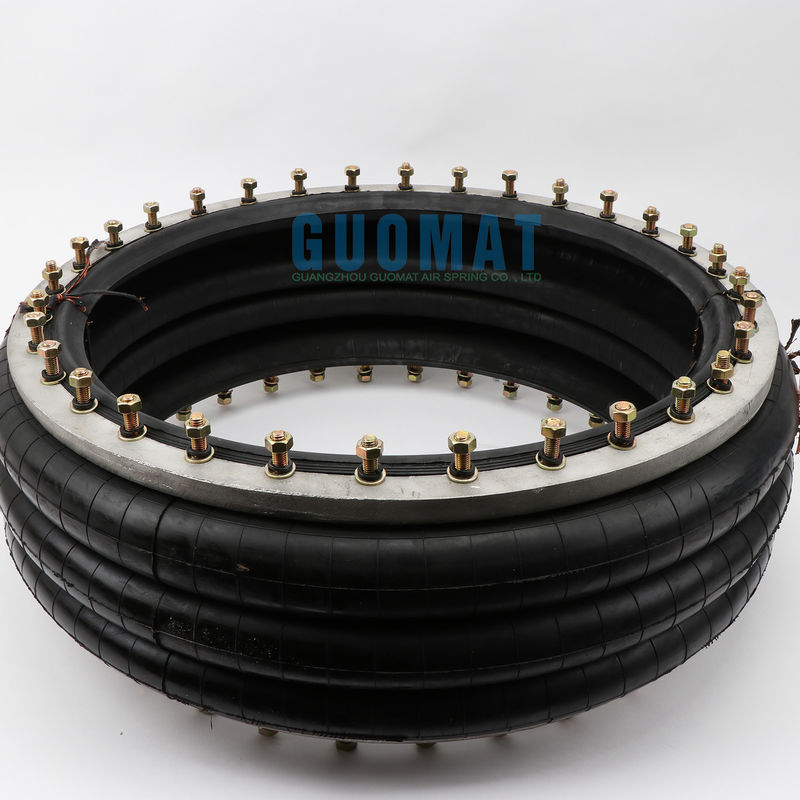

W01-358-7761 สปริงอากาศอุตสาหกรรมแบบสามชั้น

รายละเอียดสินค้า:

สถานที่กำเนิด:	ประเทศจีน
ชื่อแบรนด์:	GUOMAT
ได้รับการรับรอง:	ISO/TS16949:2009
หมายเลขรุ่น:	3H320350

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1pc
รายละเอียดการบรรจุ:	กล่องกระดาษที่แข็งแกร่งหรือตามที่ลูกค้าต้องการ
เวลาการส่งมอบ:	2-8 วันทำงาน
เงื่อนไขการชำระเงิน:	T / T, wester N Union, paypal หรือคนอื่น ๆ
สามารถในการผลิต:	1000pcs / สัปดาห์

ติดต่อ

รายละเอียดสินค้า

วัสดุ:	อลูมิเนียมและยาง	ไฟร์สโตน:	W01-358-7761
การประกัน:	12 เดือน	น้ำหนักสุทธิ:	12.5 กก
ชื่ออื่น ๆ:	ตัวแยกสปริงอากาศอุตสาหกรรม	ความสามารถในการรับแรงกด:	2-8 M Pa
น้ำหนักรวม:	13.8 กก	แหวนหน้าแปลน:	มีหรือไม่มี
วิธีการเชื่อมต่อ:	การเชื่อมต่อแปลน	ขนาดแหวนหน้าแปลน:	384 มม
กลอนวงกลม DIA:	350 มม	Contitech:	ฟุต 960-34 RS
เน้น:	W01-358-7761 , ถุงลมนิรภัยสามชั้น , ชิ้นส่วนระบบกันสะเทือนอากาศ 3H320350

W01-358-7761 Triple Convoluted Industrial Air Spring Style 312 ถูกแทนที่ด้วย Contitech FT 960-34 RS

W01-358-7761ข้าม OEM

Contitech FT 960-34 RS UNF

Contitech FT960-34 RS UNF

Contitech FT960-34RS UNF

เลขที่คำสั่งการชุมนุม
สไตล์ 312
แหวนลูกปัดอลูมิเนียมคอยาง (ระยะห่างเท่ากัน), น็อต 17/8, แหวนรอง:
ไฟร์สโตนW01-358-7761

ไฟร์สโตนส 01 358 7761

ไฟร์สโตนW013587761

แหวนลูกปัดอลูมิเนียมคอยาง (ระยะห่างไม่เท่ากัน) 17/8 b, n, w:
ไฟร์สโตนW01-358-7760

ไฟร์สโตนส 01 358 7760

ไฟร์สโตน W013587760

การประกอบแผ่นรีด *, ถั่วตาบอด 1/2, 3/4 NPT
ไฟร์สโตน W01-358-7286

ไฟร์สโตน ส 01 358 7286

ไฟร์สโตน W013587286

ยางสูบลมเท่านั้น
ไฟร์สโตน W01-358-7914

ไฟร์สโตน ส 01 358 7914
ไฟร์สโตน W013587914

สไตล์ 314
สูบลมแรงสูง

แหวนลูกปัดอลูมิเนียมคอยาง (ระยะห่างเท่ากัน)
17/8 สลักเกลียวถั่วแหวน
ไฟร์สโตน W01-358-8003

ไฟร์สโตน ส 01 358 8003

ไฟร์สโตน W013588003

แหวนลูกปัดอลูมิเนียมคอยาง (ระยะห่างไม่เท่ากัน) 17/8 b, n, w
ไฟร์สโตน W01-358-8004

ไฟร์สโตน ส 01 358 8004

ไฟร์สโตน W013588004

ยางสูบลมเท่านั้น
ไฟร์สโตน W01-358-7926

ไฟร์สโตน ส 01 358 7926

ไฟร์สโตน W013587926

ความสูงของการประกอบ (มม.)		360	320	280	240	200	160	120
ปริมาตรที่ 7 บาร์ (ลูกบาศ์กซม.)		38788	35273	31368	27154	22558	17629	8017
EFF Area @ 7 บาร์ (ซม. ตร.ม. )		772	890	984	1056	1123	1207	1290
kN แรง	@ 3 บาร์	21.55 น	25.42	28.40 น	30.78	33.01	35.55	38.09
	@ 4 บาร์	29.90	35.13	39.00 น	41.90	44.63	47.98	51.39
	@ 5 บาร์	37.73	44.10	48.94	52.50	55.85	60.10	64.29
	@ 6 บาร์	46.24	53.57	59.32	63.61	67.62	72.74	77.75
	@ 7BAR	54.00 น	62.30 น	68.90	73.91	78.58	84.47	90.31

ลักษณะไดนามิกที่ความสูงของการออกแบบ 330 มม. (จำเป็นสำหรับการออกแบบตัวแยก Airmount เท่านั้น)
วัด ความดัน (บาร์)	โหลด (KN)	อัตราสปริง (kN / m)	ความถี่ธรรมชาติ Hz
3	24.56	204	1.44
4	33.97	270	1.40
5	42.68	328	1.38
6	51.90	385	1.36
7	60.40 น	438	1.34

Contitech FT 960-34 RS UNF

Contitech 65893, Contitech FT 960-34 RS UNF
เทียบเคียง: Firestone W013587761, W01-358-7761, WO13587761, WO1-358-7761
ฟุต 960-34 RS UNF,

เครื่องสูบลมประเภทสปริงอากาศอุตสาหกรรม,

ประเภทเกลียวสามชั้น,

พื้นที่ที่มีประสิทธิภาพ 960 ซม.

จังหวะสูงสุด 34 ซม.

การติดตั้งสลักเกลียว,

แหวนลูกปัดอิมพีเรียล
ผู้ผลิต: แผ่นดินใหญ่
แรงดันเงินเฟ้อสูงสุด
120 psi
ชุด
อาร์เอส
ประเภทสูบลม
ทริปเปิลคอนโวลูชั่น
น้ำหนัก
20.5 ปอนด์

เส้นผ่านศูนย์กลางสูงสุดที่ 100 PSIG (นิ้ว)
18.2
ความสูงสูงสุด (นิ้ว)
14.9
จังหวะสูงสุด (นิ้ว)
10.4
ความสูงขั้นต่ำที่ใช้งานได้ (นิ้ว)
4.5
แรง 80PSI ที่ระยะชัก 1 นิ้ว (ปอนด์)
15,700
บังคับที่ 80 PSI ในจังหวะ 3 นิ้ว (ปอนด์)
14,200
แรงขับสูงสุดสำหรับจังหวะสูงสุดที่ 80PSI (ปอนด์)
8740
สไตล์หมายเลขสไตล์ความแข็งแรงสูงเทียบเท่าการอ้างอิงข้าม
314
วัสดุ
สายมาตรฐาน 2 ชั้น

ประเภทการเชื่อมต่อหน้าแปลนของตารางเปรียบเทียบรุ่นสปริงอากาศ
GUOMAT NO.	Contitech NO.	GUOMAT NO.	Contitech NO.
FS22-3DICR	FS 22-3 DI CR	FS960-12RS	FS 960-12 RS
FS44-5DICR	FS 44-5 DI CR	FS1330-11RS	FS 1330-11 RS
FS76-7DICR	FS 76-7 DI CR	FS1710-12RS	FS 1710-12 RS
FS76-7DSCR	FS 76-7 DS CR	FS2870-16RS	FS 2870-16 RS
FS138-8DS	FS 138-8 DS	FS5450-16RS	FS 5450-16 RS
FS210-10DS	FS 210-10 DS	FD960-22RS	FD 960-22 อาร์เอส
FS412-10DS	FS 412-10 DS	FD1120-30RI	FD 1120-30 RI
FS614-13DS	FS 614-13 DS	FD1330-25RS	FD 1330-25 RS
FS816-15DS	FS 816-15 DS	FD1710-25RS	FD 1710-25 อาร์เอส
FD22-4DICR	FD 22-4 DI CR	FD1730-40RI	FD 1730-40 RI
FD44-10DICR	FD 44-10 DI CR	FD2380-24RS	FD 2380-24 อาร์เอส
FD76-14DICR	FD 76-14 DI CR	FD2470-40RI	FD 2470-40 RI
FD76-14DSCR	FD 76-14 DS CR	FD2870-30RS	FD 2870-30 อาร์เอส
FD138-18DS	FD 138-18 DS	FD5450-28RS	FD 5450-28 RS
FD209-21DS	FD 209-21 DS	FT960-34RS	ฟุต 960-34 RS
FD210-22DS	FD 210-22 DS	FT1330-35RS	กท. 1330-35 RS
FD412-18DS	FD 412-18 DS	FT1710-38RS	FT 1710-38 RS
FD614-26DS	FD 614-26 DS	FT2870-45RS	กท 2870-45 RS
FD816-30DS	FD 816-30 DS	FT5450-44RS	กท. 5450-44 RS
FT22-6DICR	FT 22-6 DI CR
FT44-15DICR	กท. 44-15 DI CR
FT76-20DICR	กท. 76-20 DI CR
FT76-20DSCR	กท. 76-20 DS CR
กท. 138-26DS	กท. 138-26 ทส
FT210-32DS	กท. 210-32 DS
FT412-32DS	กท. 412-32 DS
FT614-36DS	กท. 614-36 DS
กท. 816-40DS	กท. 816-40 DS
