| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | GUOMAT |
| ได้รับการรับรอง: | ISO/TS16949:2009 |
| หมายเลขรุ่น: | 3H580384 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| รายละเอียดการบรรจุ: | กล่องกระดาษที่แข็งแกร่งหรือตามที่ลูกค้าต้องการ |
| เวลาการส่งมอบ: | 2-8 วันทำงาน |
| เงื่อนไขการชำระเงิน: | T / T, wester N Union, Paypal หรือคนอื่น ๆ |
| สามารถในการผลิต: | 1000pcs / สัปดาห์ |
| วัสดุ: | อลูมิเนียมและยาง | GUOMAT: | W01-M58-6984 |
|---|---|---|---|
| การประกัน: | 12 เดือน | น้ำหนักสุทธิ: | 19.5 กิโลกรัม |
| ชื่ออื่น ๆ: | ตัวแยกสปริงอากาศอุตสาหกรรม | ความสามารถในการรับแรงกด: | 0.2-0.8 ม. ป่า |
| น้ำหนักรวม: | 20.5 กิโลกรัม | แหวนหน้าแปลน: | มีหรือไม่มี |
| วิธีการเชื่อมต่อ: | การเชื่อมต่อแปลน | ขนาดแหวนหน้าแปลน: | 638 มม |
| กลอนวงกลม DIA: | 596 มม | ||
| แสงสูง: | ฤดูใบไม้ผลิอากาศที่ซับซ้อน,ผู้ช่วยอากาศ |
||

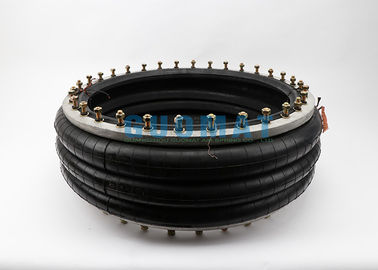

ไฟร์สโตน W01 M58 6984 Industrial Air Spring GUOMAT 3B6984 ที่ 0.7 Mpa Max Dia 715mm
ข้อมูลจำเพาะของ Air Spring Convoluted Triple Industrial
คำอธิบายประกอบ
ลักษณะ
หมายเลขคำสั่งประกอบ
สไตล์ 321
วงแหวนลูกปัดอลูมิเนียมที่มียางรอง (ระยะห่างเท่ากัน), สลักเกลียว 45 มม., ถั่ว, แหวนรอง
W01-M58-6984
ปอดสองชั้น
สูบลมยางเท่านั้น
W01-358-7919
| หมายเลขผู้ผลิต | คำอธิบายสั้น ๆ W01-M58-6984, W01M586984, WO1-M58-6984, WO1M586984 | ประเภทลูกปัด | 4 |
| เส้นผ่าศูนย์กลางสูงสุด @ 7 บาร์ (มม.) | 709 | Dim # C (เส้นผ่านศูนย์กลางวงกลมมม.) | 597 |
| ความสูงสูงสุด (มม.) | 114 | # ของสลักเกลียว (แต่ละวงแหวน) | 32 |
| จังหวะสูงสุด (มม.) | 361 | ออกแบบความสูง (มม.) | 381 |
| ขั้นต่ำที่ใช้งานได้สูง (มม.) | 475 | 3 บาร์ (kN) | 78.5 |
| 25 มม. (kN) | 174.6 | 5 บาร์ (kN) | 132.9 |
| 50% ของ Max Stroke (kN) | 150 | 7 บาร์ (kN) | 187.9 |
| โรคหลอดเลือดสมองสูงสุด (kN) | 106.5 | ความถี่ธรรมชาติ (@ 5 บาร์) (fn (Hz) | 1.2 |
| บังคับใช้ Technigram? | 113 | 7 เฮิร์ต | 97 |
| วัสดุ | สายไฟความแข็งแรงสูง 2 ชั้น | 13 เฮิร์ต | 99.3 |
| 25 เฮิร์ต | 99.8 |
ความสูงการชุมนุม (มม.) | 440 | 400 | 360 | 320 | 280 | 240 | 200 | 160 | |
| เล่มที่ 7 บาร์ (ลูกบาศก์เซนติเมตร) | 135784 | 125615 | 114722 | 102796 | 90465 | 77839 | 64589 | 50778 | |
| EFF Area @ 7 BAR (cm sq) | 2394 | 2596 | 2757 | 2897 | 3026 | 3151 | 3277 | 3407 | |
kN Force | @ 3 BAR | 67.39 | 74.50 | 80.12 | 84.65 | 88.33 | 91.63 | 95.16 | 99.35 |
@ 4 BAR | 92.19 | 101.14 | 108.37 | 114.48 | 119.71 | 124.49 | 129.35 | 134.85 | |
@ 5 BAR | 116.52 | 127.36 | 136.16 | 143.61 | 150.09 | 156.08 | 162.19 | 168.98 | |
@ 6 BAR | 143.26 | 155.70 | 165.72 | 174.35 | 182.12 | 189.54 | 197.05 | 204.99 | |
@ 7bar | 167.54 | 181.66 | 192.94 | 202.76 | 211.80 | 220.56 | 229.36 | 238.43 |
| ลักษณะไดนามิกที่ความสูงการออกแบบ 380 มม. (จำเป็นสำหรับการออกแบบตัวแยกไอเทมเท่านั้น) | |||
วัด ความดัน (บาร์) | โหลด (KN) | อัตราสปริง (kN / m) | ความถี่ธรรมชาติ Hz |
| 3 | 77.48 | 465 | 1.22 |
| 4 | 104.95 | 592 | 1.18 |
| 5 | 132.00 | 716 | 1.16 |
| 6 | 160.98 | 839 | 1.14 |
| 7 | 187.60 | 954 | 1.12 |
| ประเภทการเชื่อมต่อแปลนของตารางเปรียบเทียบรุ่นสปริงอากาศ | |||
| เลขที่ GUOMAT | หมายเลข Contitech | เลขที่ GUOMAT | หมายเลข Contitech |
| FS22-3DICR | FS 22-3 DI CR | FS960-12RS | FS 960-12 หมายเลข |
| FS44-5DICR | FS 44-5 DI CR | FS1330-11RS | FS 1330-11 RS |
| FS76-7DICR | FS 76-7 DI CR | FS1710-12RS | FS 1710-12 RS |
| FS76-7DSCR | FS 76-7 DS CR | FS2870-16RS | FS 2870-16 RS |
| FS138-8DS | FS 138-8 DS | FS5450-16RS | FS 5450-16 RS |
| FS210-10DS | FS 210-10 DS | FD960-22RS | FD 960-22 หมายเลข |
| FS412-10DS | FS 412-10 DS | FD1120-30RI | FD 1120-30 RI |
| FS614-13DS | FS 614-13 DS | FD1330-25RS | FD 1330-25 RS |
| FS816-15DS | FS 816-15 DS | FD1710-25RS | FD 1710-25 RS |
| FD22-4DICR | FD 22-4 DI CR | FD1730-40RI | FD 1730-40 RI |
| FD44-10DICR | FD 44-10 DI CR | FD2380-24RS | FD 2380-24 RS |
| FD76-14DICR | FD 76-14 DI CR | FD2470-40RI | FD 2470-40 RI |
| FD76-14DSCR | FD 76-14 DS CR | FD2870-30RS | FD 2870-30 RS |
| FD138-18DS | FD 138-18 DS | FD5450-28RS | FD 5450-28 RS |
| FD209-21DS | FD 209-21 DS | FT960-34RS | FT 960-34 RS |
| FD210-22DS | FD 210-22 DS | FT1330-35RS | FT 1330-35 RS |
| FD412-18DS | FD 412-18 DS | FT1710-38RS | FT 1710-38 RS |
| FD614-26DS | FD 614-26 DS | FT2870-45RS | FT 2870-45 RS |
| FD816-30DS | FD 816-30 DS | FT5450-44RS | FT 5450-44 RS |
| FT22-6DICR | FT 22-6 DI CR | ||
| FT44-15DICR | FT 44-15 DI CR | ||
| FT76-20DICR | FT 76-20 DI CR | ||
| FT76-20DSCR | FT 76-20 DS CR | ||
| FT138-26DS | FT 138-26 DS | ||
| FT210-32DS | FT 210-32 DS | ||
| FT412-32DS | FT 412-32 DS | ||
| FT614-36DS | FT 614-36 DS | ||
| FT816-40DS | FT 816-40 DS | ||
