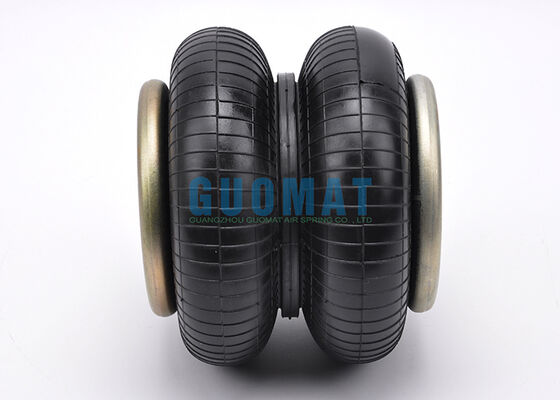

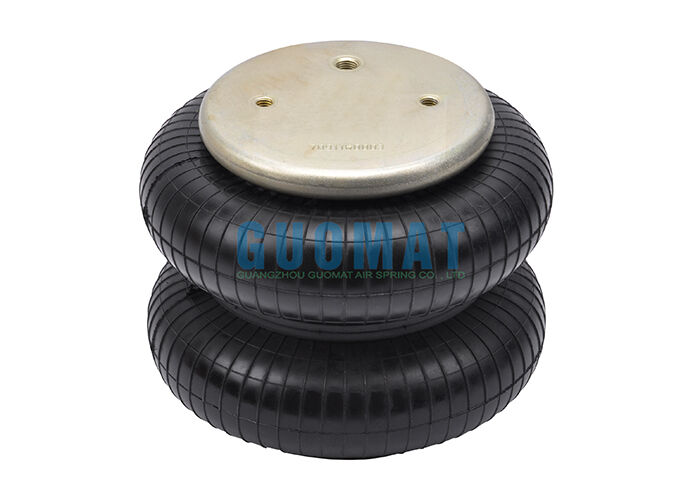

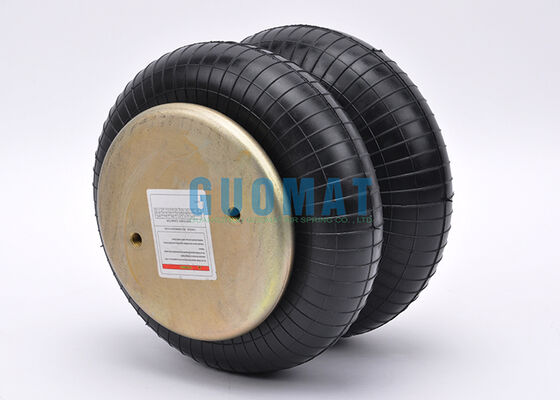

ถุงลม WBZ 400-E1 แบบ Double Convoluted ยี่ห้อ Weforma ข้อต่อลม G3/4 สปริงลมยาง

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	GUOMAT
ได้รับการรับรอง:	ISO/TS16949:2009
หมายเลขรุ่น:	2B6910

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	6 ชิ้น
ราคา:	US$59.9-69.9/PC
รายละเอียดการบรรจุ:	กล่องกระดาษที่แข็งแกร่งหรือตามที่ลูกค้าต้องการ
เวลาการส่งมอบ:	3-7 วันทำการ
เงื่อนไขการชำระเงิน:	L/C, D/A, D/P, T/T ตะวันตกสหภาพ
สามารถในการผลิต:	1,000 ชิ้น / สัปดาห์

ติดต่อ

รายละเอียดสินค้า

ชื่อสินค้า:	กล่องอากาศยาง	วัตถุประสงค์:	สำหรับเปลี่ยน/ซ่อมแซม
ระยะเวลาการรับประกัน:	12 เดือน	การโน้มน้าวใจ:	2
โครงสร้าง:	การบิดสองครั้ง	บรรจุุภัณฑ์:	กล่องกระดาษสีน้ำตาล
กันชน:	w/o กันชน	พิมพ์:	ส่วนประกอบระบบกันสะเทือนแบบนิวแมติก
เน้น:	สปริงลมแบบ Double Convoluted ยี่ห้อ Weforma , ข้อต่อลม G3/4 สปริงยาง , ถุงลม WBZ 400-E1

WBZ 400-E1 Weforma ถุงลมแบบ Double Convoluted ข้อต่อลม G3/4 สปริงลมยาง

สปริงลมยางประสิทธิภาพสูง ออกแบบมาสำหรับเครื่องจักรในอุตสาหกรรม มีโครงสร้างแบบ Double Convoluted และข้อต่อลม G3/4

ข้อมูลจำเพาะผลิตภัณฑ์

ประเภท	สปริงลมยาง
ยี่ห้อ	GUOMAT
หมายเลขรุ่น	2B6910
การรับประกัน	12 เดือน
วัสดุ	ยางและเหล็ก
สี	ดำ
การใช้งาน	สำหรับเครื่องจักรในอุตสาหกรรม
ชื่ออื่น	ถุงลมสปริงลมสำหรับอุตสาหกรรม

หมายเลขอะไหล่ที่เข้ากันได้

WEFORMA WBZ400
WEFORMA WBZ 400
WEFORMA WBZ400-E1
WEFORMA WBZ 400-E1
WEFORMA WBZ400-E1 G3/4
WEFORMA WBZ 400-E1 G3/4

ข้อมูลจำเพาะทางเทคนิค

เส้นผ่านศูนย์กลางแผ่นปิด	161 มม.
รูเกลียว	8M
ระยะห่างระหว่างรูเกลียว	89 มม.
รูลม	G3/4
ระยะห่างระหว่างรูลมและรูเกลียว	44.5 มม.
ความสูงสูงสุด	275 มม.
ความสูงต่ำสุด	75 มม.
เส้นผ่านศูนย์กลางภายนอกสูงสุด	250 มม.

แรงดันต่ำสุด	0 บาร์
แรงคืนกลับสู่ความสูงต่ำสุด	≤200N
น้ำหนักรวมพร้อมแผ่นยึด	3.0 กก.

ค่าลักษณะคงที่ - การใช้งานแบบนิวแมติก

ความสูง H (มม.)	แรง F(kN) แรงดัน P (บาร์)							ปริมาตร (ลิตร)
ความสูง H (มม.)	3	4	5	6	7	8		ปริมาตร (ลิตร)
230	4.1	5.6	7.2	8.8	10.1	12.0	5.8
200	5.7	7.7	9.6	11.6	13.5	15.6	5.3
170	7.2	9.4	11.7	14.2	16.5	18.9	4.6
140	8.4	10.9	13.7	16.4	19.0	21.5	3.9
110	9.4	12.4	15.4	18.3	21.3	24.1	3.0
80	10.3	13.4	16.9	19.7	23.0	25.8	2.1

คู่มือการติดตั้งสปริงลม

การติดตั้งที่ถูกต้องมีความสำคัญอย่างยิ่งต่อความปลอดภัย ประสิทธิภาพ และอายุการใช้งานของสปริงลม ไม่ว่าจะใช้สำหรับการแยกการสั่นสะเทือนในอุตสาหกรรม ระบบกันสะเทือนรถบรรทุก ระบบกันสะเทือนรถโดยสาร หรือการใช้งานเครื่องจักร การติดตั้งที่ถูกต้องจะช่วยให้สปริงลมทำงานได้อย่างราบรื่นและเชื่อถือได้

ขั้นตอนการติดตั้ง

ตรวจสอบสปริงลมก่อนการติดตั้ง: ก่อนการติดตั้ง ให้ตรวจสอบสปริงลมว่ามีความเสียหาย รอยแตก หรือการเสียรูปหรือไม่ ยืนยันว่ารุ่น ขนาด และข้อกำหนดการติดตั้งของสปริงลมตรงกับความต้องการของอุปกรณ์
ถอดสปริงลมเก่าออก: ปล่อยแรงดันลมทั้งหมดออกจากระบบก่อนถอดสปริงลมเก่าออก ถอดข้อต่อลมและสลักยึดออกอย่างระมัดระวังเพื่อหลีกเลี่ยงความเสียหายต่อส่วนประกอบโดยรอบ
ติดตั้งสปริงลมใหม่: วางสปริงลมใหม่ในตำแหน่งที่ถูกต้องและขันสลักเกลียว ข้อต่อ และฮาร์ดแวร์ยึดทั้งหมดให้แน่น ตรวจสอบให้แน่ใจว่าช่องลมและรูยึดอยู่ในแนวที่ถูกต้อง
ต่อแหล่งจ่ายลม: ต่อสายลมและตรวจสอบว่าข้อต่อทั้งหมดแน่นและไม่มีการรั่วซึม ค่อยๆ เพิ่มแรงดันลมและตรวจสอบให้แน่ใจว่าสปริงลมขยายตัวอย่างสม่ำเสมอ
ทดสอบหลังการติดตั้ง: หลังการติดตั้ง ให้ตรวจสอบความสูง แรงดัน และการทำงานโดยรวมของสปริงลม ตรวจสอบให้แน่ใจว่าไม่มีการรั่วไหลของอากาศหรือการเคลื่อนไหวที่ผิดปกติระหว่างการทำงาน
