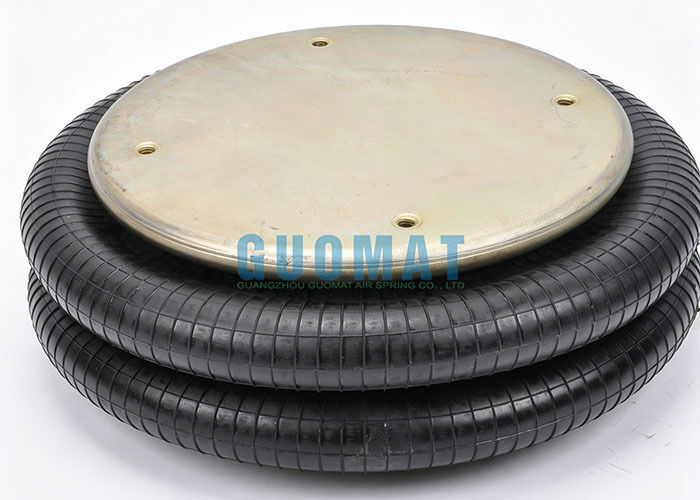

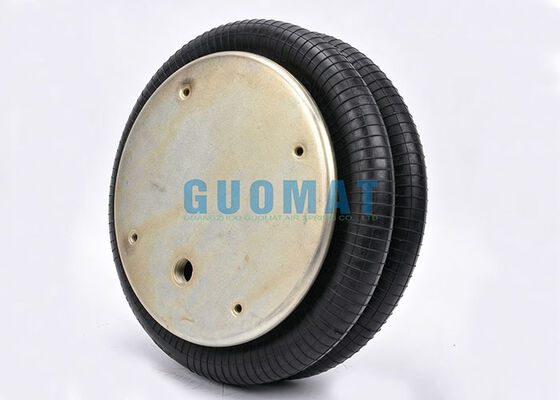

FD530-30 CI Contitech ถุงลมสปริงแบบ Double Convoluted พร้อมข้อต่อลม 3/4 NPT โช้คอัพลมสำหรับอุตสาหกรรม

รายละเอียดสินค้า:

สถานที่กำเนิด:	กวางตุ้ง, จีน
ชื่อแบรนด์:	GUOMAT
ได้รับการรับรอง:	ISO/TS16949:2009
หมายเลขรุ่น:	2B53030

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	6 ชิ้น
ราคา:	$99.9-159.9/pc
รายละเอียดการบรรจุ:	กล่องกระดาษที่แข็งแกร่งหรือตามที่ลูกค้าต้องการ
เวลาการส่งมอบ:	2-8 วันทำการ
เงื่อนไขการชำระเงิน:	T/T, เวสเทิร์นยูเนี่ยน, แอล/C
สามารถในการผลิต:	1,000 ชิ้น / สัปดาห์

ติดต่อ

รายละเอียดสินค้า

ประเภทสปริง:	สองประเภทที่ซับซ้อน	การรับประกัน:	12 เดือน
วัสดุ:	โลหะ + ยาง	ขนาดบรรจุ:	242424(ซม.)
หมายเลขโออีเอ็ม:	คอนติเทค FD530-30	กู๊ดเยียร์:	2B14-363, 2B14-451, 2B15-377, 2B15-378
ความสูงบีบอัด:	3.03"	ชื่ออื่น:	ถุงลมสปริงอุตสาหกรรม
เน้น:	คอนติเทค สปริงอากาศแบบสับสอง , โช้คอัพลมสำหรับอุตสาหกรรมพร้อมข้อต่อ NPT , ถุงลมสปริง FD530-30

FD530-30 CI Contitech กระเป๋าสะพายอากาศแบบกลมสองตัว

เครื่องกระแทกอากาศอุตสาหกรรมด้วยเครื่องปรับอากาศ 3/4 NPT สําหรับการใช้งานหนัก

รายละเอียดสินค้า

หมายเลข GUOMAT: 1B53030
วัสดุของสปริง: ยางธรรมชาติ
การรับประกันโรงงาน: การรับประกัน 1 ปี
MOQ: 10 ชิ้น
ประเภทสปริง: ประเภทสับสนเดียว
การทดสอบความล้มเหลว: ≥ 3 ล้านรอบ
อุณหภูมิการทํางาน: -40 °C ถึง +70 °C

เลขอะไหล่

คอนติเทค:7731, FD530-30, FD530-30, FD530-30 CI, FD530-30 CI, FD530-30CI3/4NPTOS, FD530-30 CI 3/4NPT OS

ไฟสโตน:W01-358-9529, WO1-358-9529, W01 358 9529, WO1 358 9529, W013589529, WO13589529

กูดยาร์:2B14-363, 2B14-451, 2B15-377, 2B15-378

ข้อมูลเทคนิค

กว้างของแผ่นปกด้านบน: Ø11.30"
หลุมก๊าซ / ทางเข้าอากาศ: 1/4NPTF; 3/4NPT
ระยะห่างศูนย์ของแผ่นปกด้านบนของสกรู: 6.25 "
ป้ายปิดด้านบนสกรูแผ่น (เน็ต) ฟัน: 4X3/8UNC, 0.59in
กว้างของแผ่นปกด้านล่าง: Ø11.30"
ระยะทางศูนย์กลางของสกรูจากแผ่นปกด้านล่าง: 6.25 "
กล่องปิดด้านล่างสกรูแผ่น (เน็ต) ฟัน: 4X3/8UNC, 0.59in
ยาง Bellow MAX กว้าง: 15.75 "
การทํางานแรง: Max. 13.8 " - นาที 3.0"
ความดันขั้นต่ํา: 0 psi
แรงกลับสู่ความสูงขั้นต่ํา: ≤90 lbf
น้ําหนักรวม: 16.1 ปอนด์

การแยกความสั่นสะเทือน - ค่าเฉพาะทางแบบไดนามิก

ความดัน P (psi)	40	60	80	100	120	Vol V ((in3)
พลัง (ภาระ) (lbf)	3560	5440	7350	9360	11200	1200
อัตราสลัด (lbf/in)	1010	1380	1790	2170	2630
ความถี่ธรรมชาติ f0 (Hz)	1.6	1.6	1.5	1.5	1.5

การใช้งานแบบปนูมาติก - ค่าลักษณะสแตติก

ความสูง H (in)	ความดัน P (psi)	40	60	80	100	120	Vol V ((in3)
12	แรง F (lbf)	2550	3920	5400	6960	8660	1400
10.5	แรง F (lbf)	3440	5230	7070	9010	10800	1200
9	แรง F (lbf)	4160	6280	8390	10600	12700	1100
7.5	แรง F (lbf)	4750	7160	9420	11900	14300	900
6	แรง F (lbf)	5250	7840	10200	12900	15400	710
4.5	แรง F (lbf)	5650	8370	10800.0	13500	16200	520
