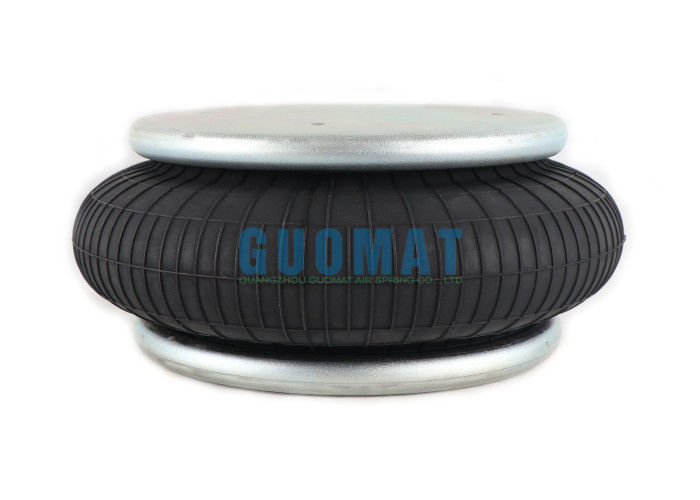

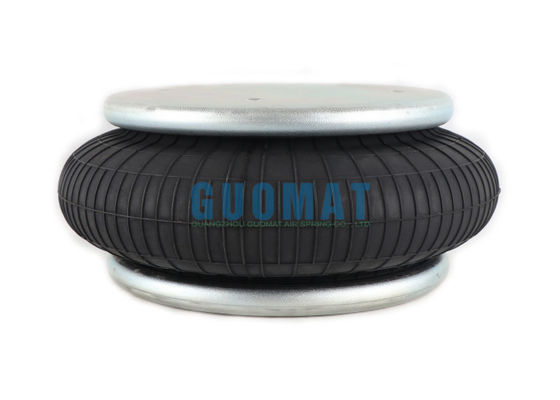

FS330-14 Contitech กระเป๋าสะพายอากาศอุตสาหกรรม 1B330 กระเป๋าสะพายอากาศแผ่นเหล็ก

FS330-14 Contitech กระเป๋าสะพายอากาศอุตสาหกรรม 1B330 กระเป๋าสะพายอากาศแผ่นเหล็ก

รายละเอียดสินค้า

ประเภท:กระเป๋าอากาศแขวนอากาศแบบกลมเดียว

ยี่ห้อ: GUOMAT

สภาพ: สภาพใหม่

วัสดุ:ยาง + เหล็ก

การรับประกัน12 เดือน

เวลาจัดส่ง: ประมาณ 2 - 8 วันทําการหลังจากได้รับเงินของคุณ

เลข OEM: Contitech FS330-14

เลข OEM: Contitech FS 330-14

เลข OEM: Contitech FS330-14 CI

เลข OEM: Contitech FS 330-14 CI

เลข OEM: Contitech FS330-14 CI 1/4NPTF

เลข OEM: Contitech FS 330-14 CI 1/4NPTF

ข้อมูลเทคนิค

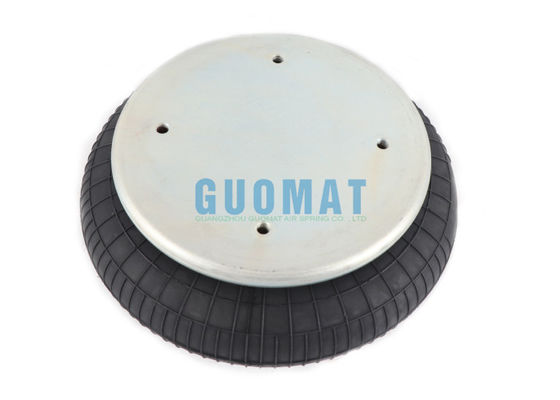

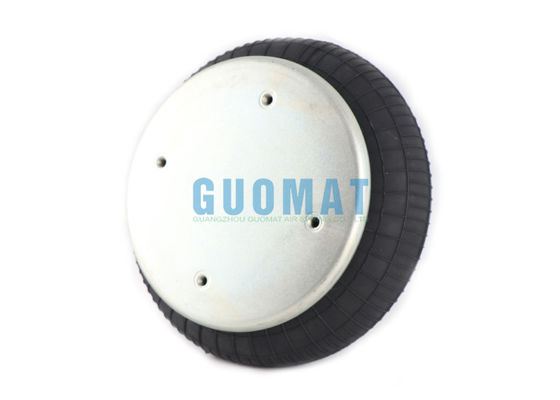

กว้างแผ่นปกด้านบน: 231mm

เครื่องปรับอากาศ: 1/4NPFT

ช่องขัดบนแผ่นปกด้านบน: 3pcs 3/8-16UNC

ระยะห่างกลางระหว่างหลุมที่มีเส้นใยในแผ่นปกด้านบน: 157.5 มม.
ระยะห่างกลางระหว่างหลุมผ่าบนแผ่นปก: 78.8mm
ระยะห่างระหว่างช่องขัดด้านบนและช่องระบายอากาศ: 73 มม

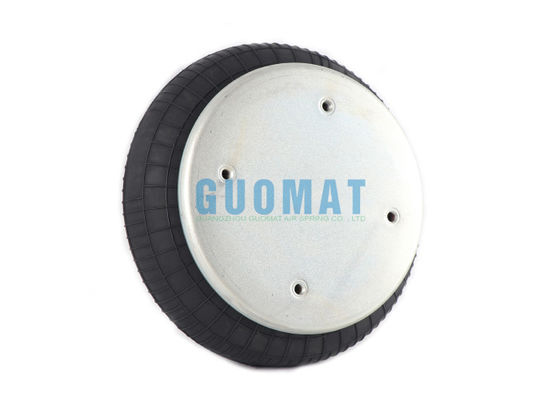

กว้างแผ่นปกด้านล่าง: 231mm

ช่องขัดบนแผ่นปกด้านล่าง: 4pcs 3/8-16UNC

ระยะห่างกลางระหว่างหลุมที่มีเส้นใยในแผ่นปกด้านล่าง: 157.5 มม.

กล่องยาง ขนาดออกสูงสุด: 325mm

FS330-14 Contitech สปริงอากาศ

การแยกความสั่นสะเทือน ราคาลักษณะไดนามิก
ความสูงการออกแบบ H: แนะนํา 140 mm, ขั้นต่ํา 120 mm

การใช้งานแบบปนูเมติก ราคาลักษณะสแตติก
พลัง F [kN]

การใช้สปริงอากาศอุตสาหกรรมบนเครื่องกรองคอนกรีต

The application of industrial air springs on concrete screening machines is an efficient and increasingly common solution to address the many challenges of traditional metal or rubber springs in vibration reduction, การแยกความสั่นสะเทือน, การป้องกันอุปกรณ์และประสิทธิภาพการกรอง

1การลดความสั่นสะเทือนที่ดีและผลประกอบการแยกความสั่นสะเทือน

การแยกความสั่นสะเทือนความถี่ต่ําและมีประสิทธิภาพสูง: ลายอากาศมีความถี่ธรรมชาติที่ต่ํามาก (มักถูกออกแบบให้ 1-3 Hz หรือต่ํากว่า)ที่สามารถแยกความสั่นสะเทือนความถี่กลางและความถี่ต่ําได้อย่างมีประสิทธิภาพ (มักอยู่ในช่วง 5-25 Hz) ที่เกิดจากการทํางานของเครื่องกรองคอนกรีตซึ่งลดพลังงานการสั่นสะเทือนที่ส่งไปยังรากฐานและโครงสร้างรอบตัว

อัตราความอ่อนแอสูง: อากาศเองและโครงสร้างภายใน (เช่นหลุมแก๊ส) สามารถให้ความอ่อนแอที่ดีป้องกันอัมพลิทูดของเครื่องฉากได้อย่างมีประสิทธิภาพ เมื่อมันเริ่มและหยุดผ่านโซนเสียงสะท้อน และระหว่างการทํางาน, ลดปรากฏการณ์ "ตี" และทําให้เครื่องจอทํางานได้เรียบร้อยมากขึ้น

คุณสมบัติที่ไม่เป็นเส้น: ความแข็งของมันเพิ่มขึ้นกับการเพิ่มภาระซึ่งช่วยในการรักษาคุณสมบัติการสั่นสะเทือนที่ค่อนข้างคงที่เมื่ออัตราภาระของเครื่องฉากเปลี่ยน (เช่นการเปลี่ยนแปลงอัตราการให้อาหาร).

2. การปรับระดับและการควบคุมความสูงอัตโนมัติ

การชดเชยสําหรับการตั้ง / การปรับปรุงรากฐาน: ผ่านวาล์วความสูงหรืออุปกรณ์ควบคุมความดันที่ง่ายสปริงอากาศสามารถปรับความสูงโดยอัตโนมัติหรือด้วยมือเพื่อชําระค่าตอบแทนสําหรับการลงทุนไม่เรียบร้อยหรือการปรับปรุงของรากฐาน, การันตีว่าร่างกายของจอจะอยู่บนระดับเสมอ ซึ่งเป็นสิ่งสําคัญสําหรับประสิทธิภาพการจอและอายุการใช้งานของอุปกรณ์

ปรับตัวให้กับการเปลี่ยนแปลงของภาระ เมื่อปริมาณของวัสดุสะสมบนจอเปลี่ยนสปริงอากาศสามารถปรับความดันอากาศภายในโดยอัตโนมัติเพื่อรักษาความสูงของเครื่องกรองพื้นฐานไม่เปลี่ยนแปลงและรับประกันความมั่นคงของมุมกรอง.

3. ปรับปรุงประสิทธิภาพการตรวจคัดกรองและคุณภาพสินค้า

ปริมาตรการสั่นสะเทือนที่มั่นคง: การทํางานที่เรียบร้อย และความถี่และความถี่ที่มั่นคงเป็นพื้นฐานสําหรับการตรวจสกรีนที่มีประสิทธิภาพ The excellent vibration isolation and stability provided by the air spring ensure that the material on the screen obtains a more ideal throwing motion and reduces the phenomenon of hole blocking and mesh sticking.

ขยายอายุการใช้งานของจอ: ลดการกระแทกและการสั่นสะเทือนที่ไม่จําเป็น และลดความเสียหายจากการเหนื่อยล้าของจอ

4. ป้องกันอุปกรณ์และโครงสร้าง

ป้องกันโครงสร้างรากฐาน: ลดภาระไดนามิกที่ส่งต่อรากฐานอย่างมาก และลดความเสี่ยงของการเสียหายจากการเหนื่อยล้าต่อโครงสร้างโรงงานพื้นฐานสนับสนุนหรือชาสซี่ของอุปกรณ์เคลื่อนย้าย.

ขยายอายุการใช้งานของจอ: ลดการสั่นสะเทือนที่ส่งต่อโครงสร้างการสนับสนุนและระบบขับเคลื่อนของจอเอง ลดความเครียดขององค์ประกอบหลัก (หมุน, เครื่องกระตุ้น,เครื่องเชื่อมกรอบจอ)และขยายอายุการใช้งานของอุปกรณ์ทั้งหมด

ลดความกระแทกเสียง: การแยกความสั่นสะเทือนอย่างมีประสิทธิภาพยังหมายถึงการลดการถ่ายทอดเสียงจากโครงสร้างและการปรับปรุงสภาพแวดล้อมในการทํางาน

5ความสามารถในการแบกภาระที่แข็งแรงและความแข็งที่ปรับได้

สปริงอากาศเดียวสามารถบรรทุกภาระหลายตัน หรือแม้แต่สิบตัน ซึ่งเหมาะสําหรับเครื่องกรองคอนกรีตขนาดใหญ่และหนัก

โดยการปรับความดันอากาศในการทํางานความแข็งแรง (ความสามารถในการแบกภาระ) ของสปริงอากาศสามารถปรับได้อย่างง่ายดายเพื่อให้ตรงกับน้ําหนักและคุณสมบัติไดนามิกของฉากอย่างแม่นยํามากขึ้น.

คําอธิบายสั้น ๆ ของหลักการทํางาน

สปริงอากาศติดตั้งระหว่างฐาน (หรือกล่องจอ) ของเครื่องกรองและฐาน (หรือกรอบรองรับ)

อากาศกดใส่ในห้องปิดประกอบด้วยถุงอากาศยางและส่วนโลหะ (ฝาบน, พิสตัน)

กระเป๋าอากาศยางขยายและบิดตามการทํางานของแรงกดของอากาศ ให้การสนับสนุนและยืดหยุ่น

เมื่อหน้าจอสั่นสั่น สปริงอากาศดูดซึมพลังงานสั่นสั่นผ่านการปรับปรุงของถุงอากาศยางและการบด / ขยายอากาศภายใน

วาล์วความสูง (ไม่จํากัด): เชื่อมต่อระหว่างถุงอากาศที่อยู่ใกล้เคียงกัน หรือระหว่างถุงอากาศและจุดคงที่ เมื่อความสูงของจอเปลี่ยนเนื่องจากการเปลี่ยนแปลงภาระหรือพื้นฐานที่ไม่เรียบร้อยวาล์วความสูงเปิด/ปิดอัตโนมัติ, ปรับระดับความสูงของกระเป๋าอากาศ

เราภูมิใจที่จะนําเสนอสปริงอากาศสํารองที่มีคุณภาพสูงสุด ที่เกินความต้องการของ OEM
