| สถานที่กำเนิด: | กวางตุ้ง ประเทศจีน |
| ชื่อแบรนด์: | GUOMAT |
| ได้รับการรับรอง: | ISO/TS16949:2009 |
| หมายเลขรุ่น: | FD 120-17 |
| จำนวนสั่งซื้อขั้นต่ำ: | 6 ชิ้น |
|---|---|
| ราคา: | $59.9-69.9/pc |
| รายละเอียดการบรรจุ: | กล่องกระดาษแข็งหรือตามที่ลูกค้าต้องการ |
| เวลาการส่งมอบ: | 2-8 วันทำการ |
| เงื่อนไขการชำระเงิน: | T/T, เวสเทิร์นยูเนี่ยน, L/C |
| สามารถในการผลิต: | 1000PCS / สัปดาห์ |
| วัสดุยาง: | ยางคุณภาพสูง | การรับประกันผู้ผลิต: | 1 ปี |
|---|---|---|---|
| การบรรจุ: | กล่อง/กล่อง | รูแก๊ส: | G3/4 |
| ประเภทสปริง: | สองครั้ง | สไตล์ Bellows: | สปริงอากาศอุตสาหกรรม |
| สกรู: | M8 | ความดันขั้นต่ำ: | 0 บาร์ |
| เน้น: | สปริงลมสปริงคู่ยาง FD 120-17 สปริงลมสปริงคู่,FD 120-17 Double Convoluted Air Spring |
||

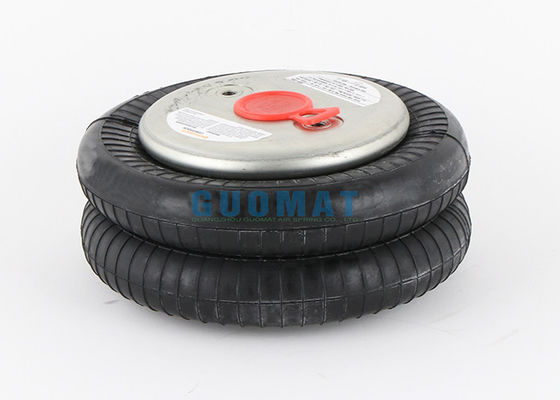

FD 120-17 CI ห้องรับอากาศ G3/4 คอนติเทคยางยางยางยางยางยาง
คําอธิบายสินค้า
เลขของชิ้น OEM
คอนติเทค: FD 120-17
2682 030000
B-osch: 822419042
ดันล็อป ((FR) :SO 8201
Festo: EB-215-155
| อุณหภูมิการทํางาน | -40°C ถึง +70°C |
| การทดสอบความล้มเหลว | ≥ 3 ล้าน |
| กว้างของแผ่นปกด้านบน | 135 มม. |
| กว้างของแผ่นปกด้านล่าง | 135 มม. |
| หลุมก๊าซ / ทางเข้าอากาศ | G3/4 |
| กล่องยาง กว้างธรรมชาติ | ขนาด 189 มิลลิเมตร |
| ความสูงที่กด | 79 มม. |
| ความสูงการออกแบบ | 178 มิลลิเมตร-203 มิลลิเมตร |
| ป้ายปิดด้านบนสกรู (เน็ต) ฟัน | 2XM8X125 |
| ป้ายปิดด้านล่างสกรู (เน็ต) ฟัน | 2XM8X125 |
| ระยะห่างจากศูนย์กลางของแผ่นปกด้านบนของสกรู | 70 มม. |
| ระยะห่างศูนย์ของแผ่นปกด้านล่างของสกรู | 70 มม. |
M8=25Nm
G3/4=50Nm
| ความดัน 0bar |
| พลังการกลับสู่ความสูงขั้นต่ํา ≤ 200N |
| น้ําหนักโดยรวมกับแผ่นที่ติดแน่น 2.3kg |
ค่าลักษณะไดนามิกของความหวั่นแยก
|
ความดัน P [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
บิน [I] |
|
พลัง (ภาระ) [KN] |
3.8 |
5.2 |
6.5 |
8.0 |
9.3 |
10.6 |
3.2 |
|
อัตราการสับสน [N/CM] |
600 |
830 |
1060 |
1290 |
1520 |
1750 |
|
|
ความถี่ธรรมชาติ [HZ] |
2.1 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
|
ความดัน P |
[บาร์] |
3 |
4 |
5 |
6 |
7 |
8 |
บิน [I] |
|
ความสูง H ((mm) |
200 |
3.4 |
4.8 |
5.9 |
7.3 |
8.5 |
9.7 |
3.4 |
|
180 |
4.2 |
5.7 |
7.1 |
8.6 |
10.1 |
11.5 |
3.1 |
|
|
160 |
4.9 |
6.5 |
8.1 |
9.9 |
11.5 |
13.1 |
2.8 |
|
|
140 |
5.5 |
7.2 |
9.1 |
11.0 |
12.7 |
14.5 |
2.4 |
|
|
120 |
6.0 |
7.9 |
9.9 |
12.0 |
14.0 |
15.8 |
2.1 |
|
|
100 |
6.4 |
8.5 |
10.7 |
12.9 |
15.1 |
17.0 |
1.6 |
|
|
80 |
6.8 |
9.1 |
11.3 |
13.7 |
16.0 |
17.9 |
1.2 |
การปฏิบัติงาน
เนื่องจากการออกแบบที่ยืดหยุ่น การติดตั้งลมอากาศมีวิกฤตน้อยกว่ากระบอกปนูเมติกธรรมดาซึ่งปกติต้องการการติดตั้งและการนําที่แข็งแรงและให้บริการเพียงตําแหน่งแกนของแผ่นปลายสามารถออกตั้งโดยสูงสุด 10 มม..
เมื่ออากาศกดดันลมลื่นจะปฏิบัติตามเส้นของความต้านทานเช่า
เมื่อลมอากาศที่มีแรงกดดันจะเข้ากับพื้นที่ที่เล็กน่าประหลาดใจ
ในการใช้งานมันถูกแนะนําที่จะไม่อนุญาตให้หน่วย "ล่างออก" หรือบรรลุความสูงสูงสูงสุดของมัน
