| สถานที่กำเนิด: | China |
| ชื่อแบรนด์: | GUOMAT |
| ได้รับการรับรอง: | ISO/TS16949:2009 |
| หมายเลขรุ่น: | 250190CY-2 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1pc |
|---|---|
| รายละเอียดการบรรจุ: | strong carton box or as customers need |
| เวลาการส่งมอบ: | 2-8 work days |
| เงื่อนไขการชำระเงิน: | T/T, Western Union,Paypal or Others |
| สามารถในการผลิต: | 1000pcs/week |
| วัสดุ: | อลูมิเนียมและยาง | GUOMAT: | 250190CY-2 |
|---|---|---|---|
| การประกัน: | 12 เดือน | น้ำหนักสุทธิ: | 5.35 กก. |
| ชื่ออื่น ๆ: | เครื่องแยกสปริงอากาศ | ความสามารถในการรับแรงกด: | 2-8 M Pa |
| น้ำหนักรวม: | 6 กิโลกรัม | แหวนหน้าแปลน: | กับ |
| วิธีการเชื่อมต่อ: | การเชื่อมต่อแปลน | ||
| แสงสูง: | air helper springs,air suspension parts |
||

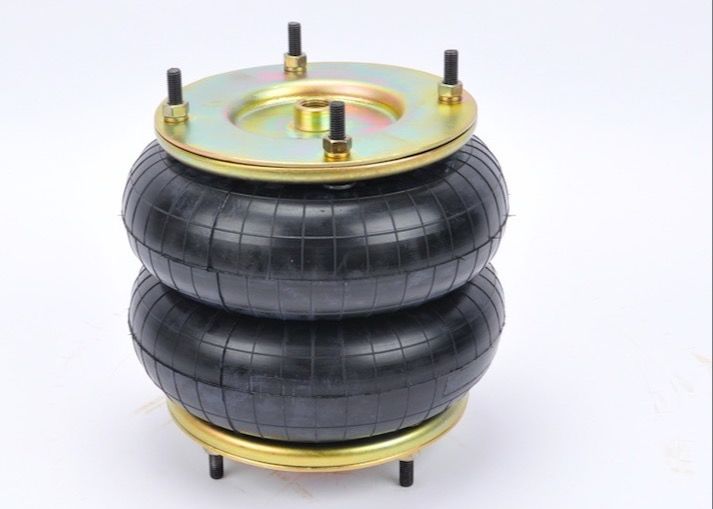

250190CY-2 Industrial Double Convoluted Air Isolator พร้อมวงแหวนหน้าแปลนและเพลท
Guomat 250190CY-2 Industrial Double Convoluted Air Spring ข้อมูลจำเพาะ
❶อ่อนนุช / อ่อนนุช
ยาวของอ่อนนุช:25 mm
สกรูจานฝาครอบด้านบนจำนวน: 4 pcs
สกรูเพลทฝาล่าง จำนวน : 4 ชิ้น
สกรูเพลทฝาบน (น็อต) ฟัน : M10
ระยะห่างศูนย์สกรูของแผ่นปิดด้านบน : 181 mm
สกรูแผ่นปิดด้านล่าง (น็อต) ฟัน : M10
ระยะศูนย์กลางสกรูของแผ่นครอบด้านล่าง : 181mm
❷ รูแก๊ส / ช่องอากาศเข้า / ข้อต่อลม
รูแก๊ส / ช่องลม : G1/2
❸ แผ่นปิด
เส้นผ่านศูนย์กลางแผ่นปิดด้านบน: 210 mm
เส้นผ่านศูนย์กลางแผ่นฝาครอบด้านล่าง: 210 mm
❹ยางสูบลม
ยางสูบลมธรรมชาติ เส้นผ่านศูนย์กลาง : 250 mm
ยางสูบลม ความสูงธรรมชาติ :190 mm
❺ บล็อกกันชน / บล็อกบัฟเฟอร์
ไม่มีกันชน
❻ ห่วงคาดเอว / วงแหวนคาดเอว
ด้วย Girdle Hoop: Girdle Hoop ชิ้นเดียว
GUOMAT มีผู้ติดตามสปริงลมชนิด CY:หน่วยขนาดทั้งหมดคือ mm:
| รุ่น | เส้นทาง |
0.7Mpa แม็กซ์ |
ความจุ |
0.7Mpa ความถี่ |
ทริป | น้ำหนัก | |||
| 0.2Mpa | 0.5Mpa | 0.7Mpa | ความสูงขั้นต่ำ | ความสูงที่ปลอดภัย | |||||
| 255322CY-3 | 200 | 270 | 118 | 400 | 7.25 | ||||
| 235210CY-2 | 180 | 260 | 60 | 240 | 5.3 | ||||
| 260230CY-2 | 170 | 290 | 374 | 1036 | 1506 | 1.78 | 90 | 263 | 5.65 |
| 250190CY-2 | 185 | 263 | 511 | 1275 | พ.ศ. 2377 | 1.77 | 85 | 220 | 5.2 |
| 235162CY-2 | 180 | 250 | 540 | 1372 | พ.ศ. 2486 | 1.8 | 80 | 183 | 5.1 |
| 260135CY-1 | 170 | 290 | 425 | 1150 | 1670 | 2.4 | 55 | 155 | 4.2 |
| 235150CY-1 | 180 | 255 | 441 | 1205 | 1740 | 2.29 | 65 | 172 | 4.4 |
| 235118CY-1 | 180 | 255 | 474 | 1185 | 1684 | 2.52 | 60 | 136 | 4.2 |
| 215120CY-1 | 139 | 233 | 287 | 760 | 1071 | 3.19 | 55 | 145 | 4.02 |
องค์ประกอบขององค์ประกอบสปริงอากาศที่ซับซ้อนในอุตสาหกรรมมีลักษณะดังต่อไปนี้
❶อ่อนนุช / อ่อนนุช– รวมทั้งส่วนถาวรของการประกอบแผ่นปิดให้ทางเลือกแทนระบบการติดตั้งโบลท์เป็นข้อบกพร่องภายในแผ่นเหล็ก
❷ รูแก๊ส / ช่องลมเข้า / ข้อต่อลม – ส่วนใหญ่มักจะ 1/4 NPT ซึ่งให้อากาศเข้าไปยังเครื่องสูบลมยาง
❸ แผ่นปิด- โค้งงอได้ถึงดีไซน์ที่ทนทานกว่าและการควบคุมคุณภาพที่ใหญ่ที่สุดในโรงงานอนุญาตให้ทดสอบรอยรั่วได้ 100% ก่อนจัดส่ง
❹ยางสูบลม- เครื่องเป่าลมประกอบด้วยวัสดุสี่ชั้น: ชั้นใน สายไฟสองชั้น - ผ้าเสริมความแข็งแรง และที่หุ้มโครงสร้างยางธรรมชาติให้คุณสมบัติการทำงาน – 65F
❺ บล็อกกันชน / บล็อกบัฟเฟอร์ - ยางตันหรืออุปกรณ์พลาสติกวิศวกรรมที่ออกแบบมาเพื่อป้องกันความเสียหายร้ายแรงต่อตัวรถหรือระบบกันสะเทือน ในกรณีที่แรงดันอากาศในสปริงสูญเสียอย่างกะทันหัน
❻ Girdle Hoop / Girdle Ring - วงแหวนลวดพันแบบหล่อขึ้นรูปเพื่อให้ความมั่นคงด้านข้างของสปริงสูบลมแบบซับซ้อน
GUOMAT Air Springs มีอายุการใช้งานอย่างน้อยสองเท่า ยาวนานกว่าสปริงเหล็กถึงสี่เท่า!
| ตารางเปรียบเทียบประเภทการเชื่อมต่อหน้าแปลนของตารางเปรียบเทียบรุ่นสปริงลม | |||
| GUOMAT NO. | คอนติเทค NO. | GUOMAT NO. | คอนติเทค NO. |
| FS22-3DICR | FS 22-3 DI CR | FS960-12RS | FS 960-12 RS |
| FS44-5DICR | FS 44-5 DI CR | FS1330-11RS | FS 1330-11 RS |
| FS76-7DICR | FS 76-7 DI CR | FS1710-12RS | FS 1710-12 RS |
| FS76-7DSCR | FS 76-7 DS CR | FS2870-16RS | FS 2870-16 RS |
| FS138-8DS | FS 138-8 DS | FS5450-16RS | FS 5450-16 RS |
| FS210-10DS | FS 210-10 DS | FD960-22RS | FD 960-22 RS |
| FS412-10DS | FS 412-10 DS | FD1120-30RI | FD 1120-30 RI |
| FS614-13DS | FS 614-13 DS | FD1330-25RS | FD 1330-25 ฿ |
| FS816-15DS | FS 816-15 DS | FD1710-25RS | FD 1710-25 RS |
| FD22-4DICR | FD 22-4 DI CR | FD1730-40RI | FD 1730-40 RI |
| FD44-10DICR | FD 44-10 DI CR | FD2380-24RS | FD 2380-24 RS |
| FD76-14DICR | FD 76-14 DI CR | FD2470-40RI | FD 2470-40 RI |
| FD76-14DSCR | FD 76-14 DS CR | FD2870-30RS | FD 2870-30 RS |
| FD138-18DS | FD 138-18 DS | FD5450-28RS | FD 5450-28 RS |
| FD209-21DS | FD 209-21 DS | FT960-34RS | FT 960-34 RS |
| FD210-22DS | FD 210-22 DS | FT1330-35RS | FT 1330-35 RS |
| FD412-18DS | FD 412-18 DS | FT1710-38RS | FT 1710-38 RS |
| FD614-26DS | FD 614-26 DS | FT2870-45RS | FT 2870-45 RS |
| FD816-30DS | FD 816-30 DS | FT5450-44RS | FT 5450-44 RS |
| FT22-6DICR | FT 22-6 DI CR | ||
| FT44-15DICR | FT 44-15 DI CR | ||
| FT76-20DICR | FT 76-20 DI CR | ||
| FT76-20DSCR | FT 76-20 DS CR | ||
| FT138-26DS | FT 138-26 DS | ||
| FT210-32DS | FT 210-32 DS | ||
| FT412-32DS | FT 412-32 DS | ||
| FT614-36DS | FT 614-36 DS | ||
| FT816-40DS | FT 816-40 DS | ||
