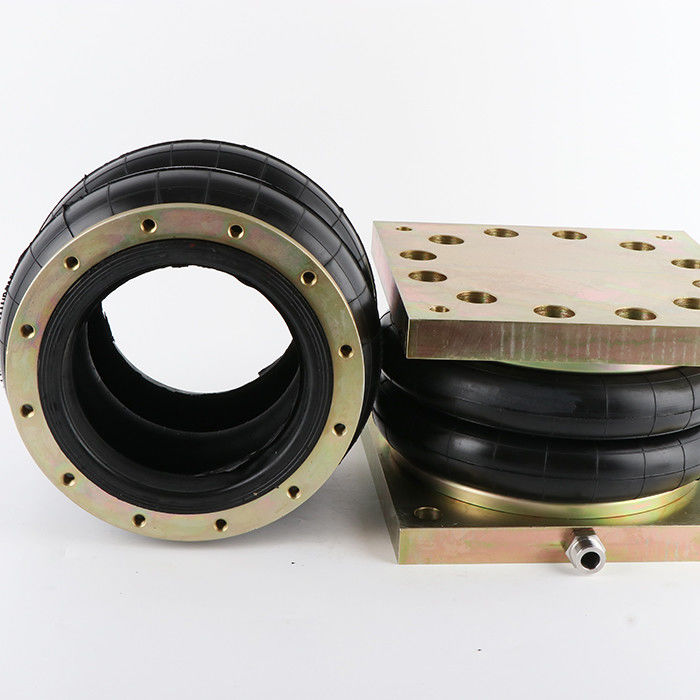

อลูมิเนียมอัลลอยด์และยางอุตสาหกรรม Air Spring 300170H-2 Double Convoluted Rubber Bellows

รายละเอียดสินค้า:

สถานที่กำเนิด:	ประเทศจีน
ชื่อแบรนด์:	GUOMAT
ได้รับการรับรอง:	ISO/TS16949:2009
หมายเลขรุ่น:	300170H-2

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1pc
รายละเอียดการบรรจุ:	กล่องกระดาษที่แข็งแกร่งหรือตามที่ลูกค้าต้องการ
เวลาการส่งมอบ:	2-8 วันทำงาน
เงื่อนไขการชำระเงิน:	T / T, wester N Union, paypal หรือคนอื่น ๆ
สามารถในการผลิต:	1000pcs / สัปดาห์

ติดต่อ

รายละเอียดสินค้า

วัสดุ:	อลูมิเนียมและยาง	GUOMAT:	300170H-2
การประกัน:	12 เดือน	น้ำหนักสุทธิ:	5.36 กก.
ชื่ออื่น ๆ:	เครื่องแยกสปริงอากาศ	ความสามารถในการรับแรงกด:	0.2-0.8 ม. ป่า
น้ำหนักรวม:	6.2 กิโลกรัม	แหวนหน้าแปลน:	ไม่มี
วิธีการเชื่อมต่อ:	การเชื่อมต่อแปลน
เน้น:	300170H-2 Industrial Air Spring , TS อนุมัติสปริงลมสากล , G1/2 สปริงลมสากล

สปริงลมอุตสาหกรรม 300170H-2 วงแหวนหน้าแปลนคู่ยางสูบลม

300170H-2ข้อมูลจำเพาะของ Air Spring

❶ อ่อนนุช / อ่อนนุช

สกรูจานฝาครอบด้านบนจำนวน: 12 pcs

สกรูแผ่นปิดด้านล่าง จำนวน :12 pcs

ระยะทางของอ่อนนุช:

สกรูน็อต: M10

❷ รูแก๊ส / ช่องอากาศเข้า / ข้อต่อลม

รูแก๊ส / ช่องลม : G1/2

❸ แผ่นปิด

เส้นผ่าศูนย์กลางแผ่นฝาครอบด้านบน:260mm

เส้นผ่าศูนย์กลางแผ่นฝาครอบด้านล่าง:260mm

❹ ยางสูบลม

จังหวะการออกแบบยางสูบลม:110mm

❺ บล็อกกันชน / บล็อกบัฟเฟอร์

ไม่มีกันชน

❻ วงแหวนรอบเอว / แหวนคาดเอว

ด้วยผ้าคาดเอวหนึ่งชิ้น

พารามิเตอร์ประสิทธิภาพทางเทคนิค 300170H-2 ของสปริงลม:

	ความสูงในการติดตั้ง								0.7MPa ปริมาณ(dm³)
การแบก โหลด พลัง (กิโลกรัม)	ความดันเงินเฟ้อ	0.2MPa	0.3MPa	0.4MPa	0.5MPa	0.6MPa	0.7MPa	0.8MPa	0.7MPa ปริมาณ(dm³)
	84(มม.)	1245	1839	2488	3083	3695	4309	4922	3.50
	103(มม.)	1150	1727	2338	2895	3490	4066	4641	4.50
	122(มม.)	1048	1600	2171	2687	3240	3775	4310	5.52
	141(มม.)	955	1453	2511	2465	2963	3458	3937	6.40
	170(มม.)	849	1279	1715	2156	2603	3045	3493	7.54
	194(มม.)	740	1120	1510	พ.ศ. 2440	2294	2692	3098	8.46
	217(มม.)	650	1003	1373	1726	2080	2451	2805	9.10
ความแข็งและความถี่ที่ความสูงของการออกแบบ	ความแข็งแนวตั้ง (กก./ซม.)	146	175	229	282	336	370	408
ความแข็งและความถี่ที่ความสูงของการออกแบบ	垂直刚度Hz	2.07	1.85	1.83	1.81	1.80	1.74	1.70
ความแข็งและความถี่ที่ความสูงของการออกแบบ	垂直刚度cpm	124	111	110	109	108	104	102

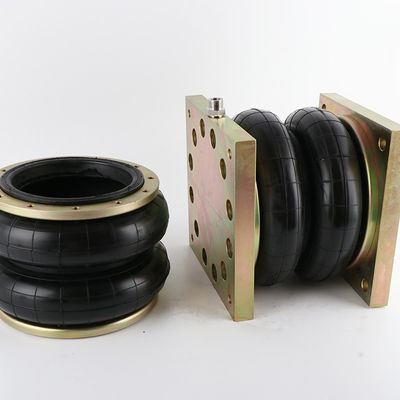

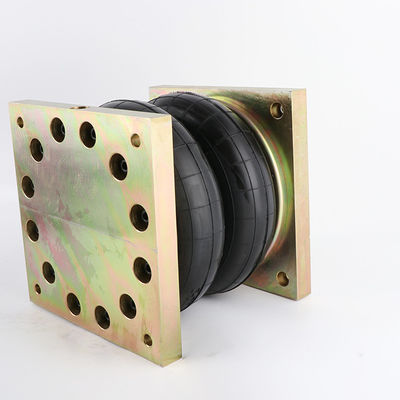

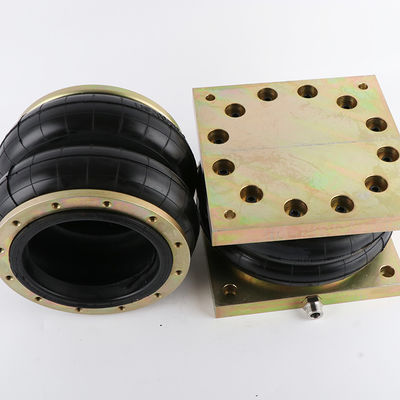

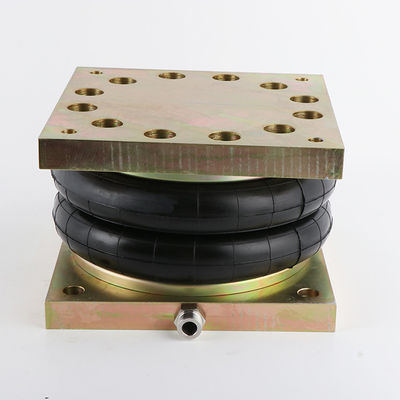

อลูมิเนียมอัลลอยด์และยางอุตสาหกรรม Air Spring 300170H-2 Double Convoluted Rubber Bellows 0

สปริงลมชนิด H ชนิดซับซ้อนสองแบบอื่น ๆ

สปริงลม NO.	โหลด	ดีไซน์ เอช	นาที.เอช	การยืดตัวอย่างปลอดภัย	เต็มจังหวะ
235210H-2			80	245	165
156130H-2			70	146	76
680262H-2	19313	212	90	302	212
630262H-2	15801	210	90	300	210
580214H-2	14293	158	88	246	158
5202017H-2	11049	159	90	249	159
480217H-2	9700	161	88	249	161
430255H-2	6427	205	90	295	205
400255H-2	5356	205	90	295	205
400217H-2	6300	159	90	249	159
380221H-2	5352	165	90	255	165
360214H-2	4570	158	88	246	158
350255H-2	4098	205	90	295	205
330254H-2	3166	202	88	290	202
330214H-2	3987	158	88	246	158
310214H-2	2992	157	88	245	157
300170H-2	3045	110	85	195	110
290265H-2	1800	213	90	303	213
280214H-2	2480	158	88	246	158
252163H-2	1644	158	80	238	158
250180H-2	1904	122	84	206	84
235152H-2	1667	98	76	174	98
230214H-2	1457	158	88	246	158
200142H-2	1195	84	78	162	84
168132H-2	832	79	72	151	79
160166H-2	593	108	82	190	108
130142H-2	314	90	72	162	90

องค์ประกอบขององค์ประกอบสปริงอากาศที่ซับซ้อนในอุตสาหกรรมมีลักษณะดังต่อไปนี้

❶อ่อนนุช / อ่อนนุช– รวมทั้งส่วนถาวรของการประกอบแผ่นปิดให้ทางเลือกแทนระบบการติดตั้งโบลท์เป็นข้อบกพร่องภายในแผ่นเหล็ก

❷ รูแก๊ส / ช่องลมเข้า / ข้อต่อลม – ส่วนใหญ่มักจะ 1/4 NPT ซึ่งให้อากาศเข้าไปยังเครื่องสูบลมยาง

❸ แผ่นปิด- โค้งงอได้ถึงดีไซน์ที่ทนทานกว่าและการควบคุมคุณภาพที่ใหญ่ที่สุดในโรงงานอนุญาตให้ทดสอบรอยรั่วได้ 100% ก่อนจัดส่ง

❹ยางสูบลม- เครื่องเป่าลมประกอบด้วยวัสดุสี่ชั้น: ชั้นใน สายไฟสองชั้น - ผ้าเสริมความแข็งแรง และที่หุ้มโครงสร้างยางธรรมชาติให้คุณสมบัติการทำงาน – 65F

❺ บล็อกกันชน / บล็อกบัฟเฟอร์ - ยางตันหรืออุปกรณ์พลาสติกวิศวกรรมที่ออกแบบมาเพื่อป้องกันความเสียหายร้ายแรงต่อตัวรถหรือระบบกันสะเทือน ในกรณีที่แรงดันอากาศในสปริงสูญเสียอย่างกะทันหัน

❻ Girdle Hoop / Girdle Ring - วงแหวนลวดพันแบบหล่อขึ้นรูปเพื่อให้ความมั่นคงด้านข้างของสปริงสูบลมแบบซับซ้อน
