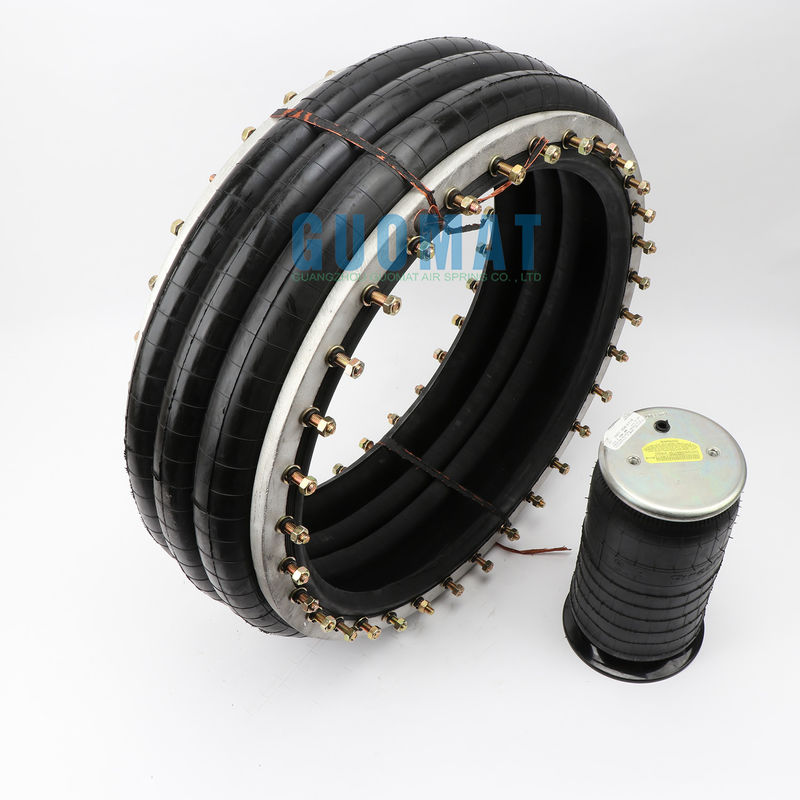

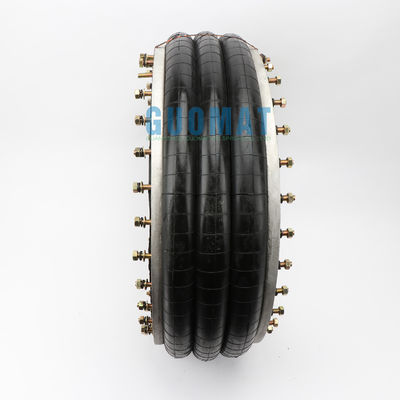

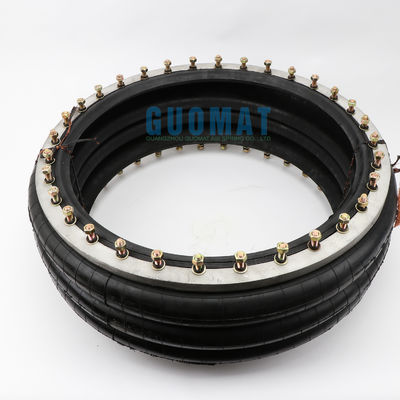

W01-358-7306 Firestone Industrial Air Spring Screw Holes Two Ply

รายละเอียดสินค้า:

สถานที่กำเนิด:	ประเทศจีน
ชื่อแบรนด์:	GUOMAT
ได้รับการรับรอง:	ISO/TS16949:2009
หมายเลขรุ่น:	3H580384

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1pc
รายละเอียดการบรรจุ:	กล่องกระดาษที่แข็งแกร่งหรือตามที่ลูกค้าต้องการ
เวลาการส่งมอบ:	2-8 วันทำงาน
เงื่อนไขการชำระเงิน:	T / T, wester N Union, paypal หรือคนอื่น ๆ
สามารถในการผลิต:	1000pcs / สัปดาห์

ติดต่อ

รายละเอียดสินค้า

วัสดุ:	อลูมิเนียมและยาง	ไฟร์สโตน:	W01-358-7306
การประกัน:	12 เดือน	น้ำหนักสุทธิ:	19.5 กิโลกรัม
ชื่ออื่น ๆ:	ตัวแยกสปริงอากาศอุตสาหกรรม	ความสามารถในการรับแรงกด:	0.2-0.8 ม. ป่า
น้ำหนักรวม:	20.5 กิโลกรัม	แหวนหน้าแปลน:	มีหรือไม่มี
วิธีการเชื่อมต่อ:	การเชื่อมต่อแปลน	ขนาดแหวนหน้าแปลน:	638 มม
กลอนวงกลม DIA:	596 มม
เน้น:	รูสกรูสปริงอากาศอุตสาหกรรม W01-358-7306 , 638mm รูสกรูสปริงอากาศอุตสาหกรรม , 638mm Industrial Air Spring Screw Holes

W01-358-7306 Firestone Industrial Air Springs นิ้วรูสกรูสองชั้นสูบลมแรงสูงสไตล์ 321

ข้อมูลจำเพาะของ Air Spring สำหรับอุตสาหกรรม Triple Convoluted

คำอธิบายประกอบ

คำอธิบาย
ลำดับการชุมนุม
สไตล์ 321

ลูกปัดอลูมิเนียมคอยาง (ระยะห่างไม่เท่ากัน) 17/8 b, n, w

หมายเลข Firestone Bellows:321
หมายเลขชิ้นส่วน Firestone: W01-358-7306

หมายเลขชิ้นส่วนไฟร์สโตน: W01 358 7306

หมายเลขชิ้นส่วน Firestone: W013587306

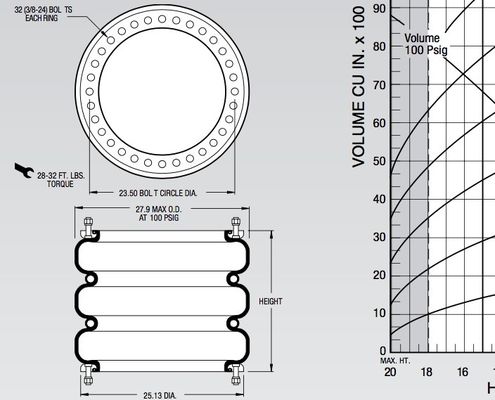

ขนาดของ W01-358-7306 Firestoneแอร์สปริง:

หมายเลขชิ้นส่วนของผู้ผลิต	ส 01-358-7306 W013587306, ส 01 358 7306 WO1-358-7306, WO13587306 WO1 358 7306	ประเภทแหวนลูกปัด	4
เส้นผ่านศูนย์กลางสูงสุดที่ 7 บาร์ (มม.)	709	Dim # C (เส้นผ่านศูนย์กลางวงกลมสลักมม.)	597
ความสูงสูงสุด (มม.)	114	# สลักเกลียว (แต่ละวง)	32
จังหวะสูงสุด (มม.)	361	ความสูงของการออกแบบ (มม.)	381
ความสูงต่ำสุดที่ใช้งานได้ (มม.)	475	3 บาร์ (kN)	78.5
25 มม. (kN)	174.6	5 บาร์ (kN)	132.9
50% ของ Max Stroke (kN)	150	7 บาร์ (kN)	187.9
จังหวะสูงสุด (kN)	106.5	ความถี่ธรรมชาติ (@ 5 บาร์) (fn (Hz)	1.2
Technigram ที่ใช้งานได้?	113	7 เฮิร์ตซ์	97
วัสดุ	สายไฟความแข็งแรงสูง 2 ชั้น	13 เฮิร์ต	99.3
		25 เฮิร์ต	99.8

ข้อมูลของ W01-358-7306 Firestone แอร์สปริง:

ความสูงของการประกอบ (มม.)		440	400	360	320	280	240	200	160
ปริมาตรที่ 7 บาร์ (ลบ.ม. )		135784	125615	114722	102796	90465	77839	64589	50778
EFF Area @ 7 BAR (cm sq)		2394	2596	2757	2897	3026	3151	3277	3407
kN แรง	@ 3 บาร์	67.39	74.50	80.12	84.65	88.33	91.63	95.16	99.35
	@ 4 บาร์	92.19	101.14	108.37	114.48	119.71	124.49	129.35	134.85
	@ 5 บาร์	116.52	127.36	136.16	143.61	150.09	156.08	162.19	168.98
	@ 6 บาร์	143.26	155.70	165.72	174.35	182.12	189.54	197.05.2019	204.99
	@ 7BAR	167.54	181.66	192.94	202.76	211.80	220.56	229.36	238.43

ข้อมูล 2 ของ W01-358-7306 Firestone แอร์สปริง:

ลักษณะไดนามิกที่ความสูงของการออกแบบ 380 มม. (จำเป็นสำหรับการออกแบบตัวแยก Airmount เท่านั้น)
วัด ความดัน (บาร์)	โหลด (KN)	อัตราสปริง (kN / m)	ความถี่ธรรมชาติ Hz
3	77.48	465	1.22
4	104.95	592	1.18
5	132.00	716	1.16
6	160.98	839	1.14
7	187.60	954	1.12
