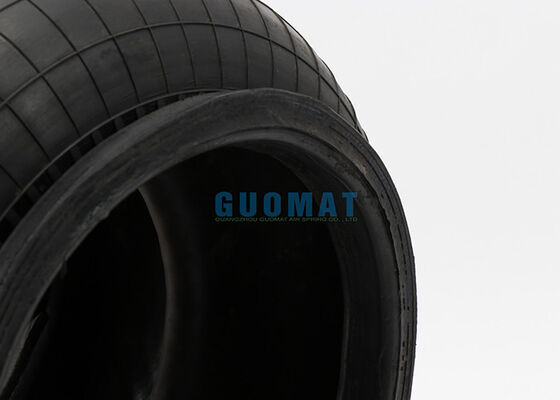

ไฟร์สโตนอุตสาหกรรมลมฤดูใบไม้ผลิ W01-M58-6974 สไตล์ 119 แหวนลูกปัดยางคออลูมิเนียม

ไฟร์สปริงอากาศอุตสาหกรรม W01-M58-6974 สไตล์ 119 วงแหวนลูกปัดยางคออลูมิเนียม

ข้อมูลจำเพาะของ Air Convoluted Air Spring ของ Guomat 1F 6974

โรคหลอดเลือดสมอง (MM) 127
พิมพ์ซีรี่ส์ / MODEL W01-M58-6974
สไตล์ 119
จำนวนสูบลม
ความสูงขั้นต่ำ (มม.) 51 มม
ความสูงสูงสุด (มม.) 178 มม
ความสูงการทำงานสูงสุด (MM) 160 มม
ความจุสูงสุด (kN) 81 kN
พื้นที่ติดตั้ง (มม.): 457 มม
เส้นผ่านศูนย์กลางสูงสุด (มม.) 442 มม
น้ำหนัก (กก.) 5.98 กก

❶ถั่วนัท / คนตาบอด

The Long Of The Nut: 38 มม

ฝาครอบจานด้านบนหมายเลขสกรู: 18 ชิ้น

ฝาครอบจานล่างจำนวนสกรู: 18 ชิ้น

สกรูยึดแผ่นด้านบน (น๊อต) ฟัน: M10

ระยะทางของศูนย์สกรูของแผ่นครอบด้านบน: 350 มม

สกรู (น๊อต) แผ่นฟันล่างฝาครอบ: M10

ระยะทางของสกรูกลางของแผ่นครอบล่าง: 350 มม

❷ช่องก๊าซ / ช่องอากาศเข้า / ช่องต่อลม

หลุมก๊าซ / ช่องอากาศ: G1 / 2

❸แผ่นครอบ

เส้นผ่านศูนย์กลางฝาครอบจานด้านบน: 384 มม

เส้นผ่านศูนย์กลางฝาครอบจานล่าง: 384 มม

Bell เครื่องเป่าลมยาง

สูบลมยาง MAXl เส้นผ่านศูนย์กลาง: 442 มม

ยางสูบลมความสูงตามธรรมชาติ: 410 มม

❺กันชนบล็อก / บล็อกบัฟเฟอร์

ไม่มีกันชนบล็อก

ird Girdle Hoop / Girdle Ring

โดยไม่ต้องห่วงเอว

สไตล์ 119 สองชั้นสูบลม

อลูมิเนียมคอยาง, ห่วงลูกปัด (ระยะห่างเท่ากัน), สลักเกลียว 45 มม., ถั่ว, แหวนรอง: W01-M58-6974
สูบลมยางเท่านั้น: W01 -358-0119; W01 -358-0119; W01 -358-0119
บังคับให้ยุบให้มีความสูงต่ำสุด (@ 0 BAR): 76 N

องค์ประกอบขององค์ประกอบสปริงอากาศที่ซับซ้อนของอุตสาหกรรมมีประเด็นต่อไปนี้

❶ Nut / Blind Nut - รวมถึงส่วนถาวรของชุดฝาครอบเพลท จัดเตรียมทางเลือกให้กับระบบการติดตั้ง bolt มันอยู่ในข้อบกพร่องภายในแผ่นเหล็ก

❷ช่องลม / ช่องอากาศเข้า / ช่องต่อ ลม - โดยทั่วไปแล้วจะมีขนาด 1/4 NPT ซึ่งจะให้ทางเข้าสู่เครื่องเป่าลมยาง

❸ แผ่นเพลท - โค้งงอเพื่อการออกแบบที่ทนทานยิ่งขึ้นและการควบคุมคุณภาพที่ใหญ่ที่สุดในโรงงาน อนุญาตให้ทดสอบการรั่วไหลได้ 100% ก่อนที่จะส่ง

❹ Rubber Bellows - Air Bellows ประกอบไปด้วยวัสดุสี่ชั้น: ชั้นใน, ผ้าสองชั้น - ผ้าเสริมและหน้าปก การก่อสร้างของยางธรรมชาติให้ - 65F คุณสมบัติการทำงาน

❺ Bumper block / Buffer block - อุปกรณ์ทำจากยางแข็งหรือพลาสติกวิศวกรรมออกแบบมาเพื่อป้องกันความเสียหายที่สำคัญกับยานพาหนะหรือระงับในกรณีที่สูญเสียความดันอากาศในฤดูใบไม้ผลิทันที

ird Girdle Hoop / Girdle Ring - วงแหวน บาดแผลลวดที่ได้จากการหล่อขึ้นรูปเพื่อให้เกิดความมั่นคงด้านข้างของเครื่องสูบลมแบบสปริงที่ซับซ้อน

GUOMAT Air Springs สามารถมีอายุการใช้งานได้อย่างน้อยสองครั้งตลอดอายุการใช้งานนานกว่าเหล็กสปริงถึงสี่เท่า!

• พวกเขาเกือบจะไม่จำเป็นต้องบำรุงรักษา
• เพิ่มอายุการใช้งานของยางและผ้าเบรค
• ให้คุณดึงอะไรก็ได้ กำจัดค่าเข้าชมแพง
• ช่วยลดการแตกหักของส่วนประกอบยานพาหนะอื่น ๆ และการบำรุงรักษา
• กลับไปที่คุณใน scrappage รถบรรทุกและรถพ่วงพร้อมระบบกันสะเทือนทางอากาศมีค่ามากกว่า
• อนุญาตให้สมดุลโหลดที่สมบูรณ์แบบระหว่างเพลา; อนุญาตให้คุณทำงานในข้อ จำกัด ทางกฎหมายข้อใดข้อหนึ่งที่ใหญ่ที่สุด
• ลดความรู้สึกไม่สบายและความเสี่ยงต่อความเหนื่อยล้าของผู้ขับขี่ ปรับปรุงประสิทธิภาพของความปลอดภัยของผู้ขับขี่และความภักดี
• เพื่อให้การโหลดราบรื่นลดค่าใช้จ่ายในการเคลมประกันและบรรจุภัณฑ์ที่มีราคาแพง
